| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FDM-66MN |
| Cuota De Producción: | 2 PCS |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | D/P, T/T, L/C |
Enlace de datos IP digital OEM súper ligero para transmisión de video
ElFDM-66MNes una solución de transmisión inalámbrica de vanguardia diseñada por IWAVE, utilizando un chipset SOC maduro para un rendimiento mejorado.proporcionando una comunicación full-duplex tanto para los datos TCP/IP/UDP como para las señales de control TTL.

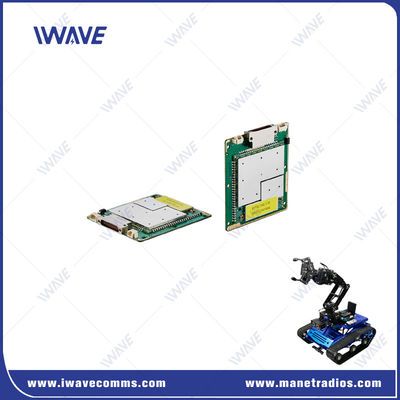

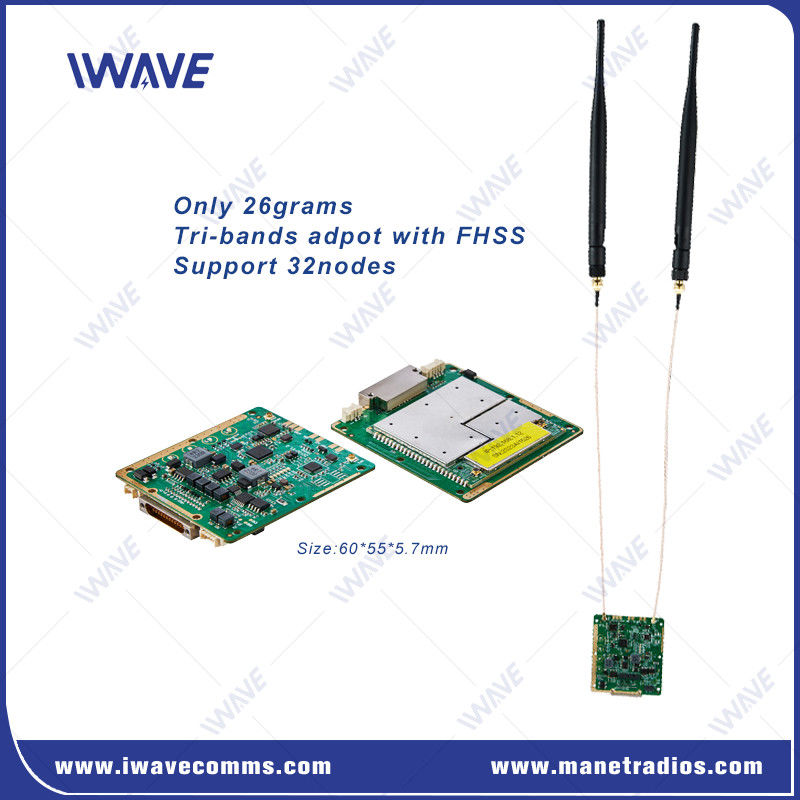

FDM-66MN es el transceptor de video digital ultra-miniatura con una dimensión de 60 * 55 * 5.7mm y un peso de 26 gramos.El tamaño mini lo hace ideal para aplicaciones sensibles al peso y al espacio, como pequeños drones o plataformas UGV.Características clave:
Capacidad de transmisión de datos fuerte y estable:Usando tecnología adaptativa de codificación para cambiar automáticamente los mecanismos de codificación y modulación de acuerdo con la calidad de la señal para evitar grandes agitaciones en la velocidad de transmisión a medida que la señal cambia.
Proporciona video HD, datos y datos de control en serie basados en IP
Tecnología automática de salto de frecuencia (FHSS) y modulación adaptativa para evitar interferencias.
Apoyo punto a punto y punto a punto múltiple (topología de estrellas)
Puerto Ethernet para la integración de varios terminales
Entrada de voltaje de gran alcance: DV5-32V
Comunicación IP de baja latencia
El FDM-66MN es una solución ideal para aplicaciones exigentes como el monitoreo remoto, los vehículos autónomos y las flotas de drones.garantiza un funcionamiento fiable y eficiente incluso en los entornos más complejos.
Interfaz
Especificación
| En el caso de los | ||
| Tecnología | Base inalámbrica en el estándar de tecnología inalámbrica TD-LTE | |
| Encriptación | Las medidas de seguridad se aplican a los vehículos de las categorías A, B y C. | |
| Tasa de datos | 30 Mbps ((enlace ascendente y descendente) | |
| Distribución media adaptativa de la velocidad de datos del sistema | ||
| Apoyar a los usuarios a establecer el límite de velocidad | ||
| Rango de acción | 10km-15km (de aire a tierra) 500m-3km ((NLOS Tierra a tierra) |
|
| Capacidad | 16 nudos | |
| Ancho de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| El poder | 25dBm±2 (2w o 10w a petición) Todos los nodos ajustan automáticamente la potencia de transmisión |
|
| Modulación | El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el nivel de emisión de gases de efecto invernadero. | |
| Antidisturbios | Salto de frecuencia automático entre bandas | |
| Consumo de energía | Promedio: 4 a 4,5 Watt Max: 8 vatios |
|
| Entrada de energía | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | |
| Sensibilidad del receptor | Sensibilidad (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96 dBm ((5 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97 dBm (~2 Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84 dBm (~2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84 dBm (~10 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | - 87 dBm ((5 Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84 dBm (~2 Mbps) | ||||
| Banda de frecuencia | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Modo de comunicación | Unicast, multicast, transmisión | ||||||
| Modo de transmisión | Completo Duplex | ||||||
| Modo de red | Enrutamiento dinámico | Actualizar automáticamente las rutas en función de las condiciones de enlace en tiempo real | |||||
| Control de la red | Control por parte del Estado | Estado de la conexión /rsrp/snr/distancia/ capacidad de transferencia de enlace ascendente y descendente | |||||
| Gestión del sistema | WATCHDOG: se pueden identificar todas las excepciones a nivel del sistema, restablecimiento automático | ||||||
| Retransmisión | L1 | Determinar si se retransmite basándose en los diferentes datos que se transportan (AM/UM); las retransmisiones HARQ | |||||
| L2 | Las retransmisiones de HARQ | ||||||
| RF | 2 x IPX | |
| Conexión Ethernet | 3xEthernet | |
| Puerto de serie | 2x RS232 | |
| Entrada de energía | 2*Introducción de potencia (alternativa) | |
| Control de la transmisión de datos | |||||
| Interfaz de comandos | Configuración del comando AT | Apoyar el puerto VCOM/UART y otros puertos para la configuración de comandos AT | |||
| Gestión de la configuración | Soporte de configuración a través de la interfaz de usuario WEBUI, API y software | ||||
| Modo de trabajo | Modo de servidor TCP Modo de cliente TCP Modo UDP Transmisión múltiple UDP MQTT Modbus |
● Cuando se configura como un servidor TCP, el servidor de puerto serie espera la conexión al ordenador. ●Cuando se establece como cliente TCP, el servidor de puerto serie inicia activamente una conexión con el servidor de red especificado por el IP de destino. ●Servidor TCP, cliente TCP, UDP, multicast UDP, coexistencia servidor/cliente TCP, MQTT |
|||
| Tasa de Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modo de transmisión | Modo de transmisión | ||||
| El Protocolo | El número de datos de acceso a Internet se incluye en el número de datos de acceso a Internet. | ||||
| Mecánica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 26 gramos | |
| Dimensión | 60*55*5,7 mm | |
| Estabilidad | MTBF≥10000 horas | |
|
|
