50 km FHSS MIMO inalámbrico 2X2 Transmisor y receptor de vídeo inalámbrico Solución SOC
Introducción

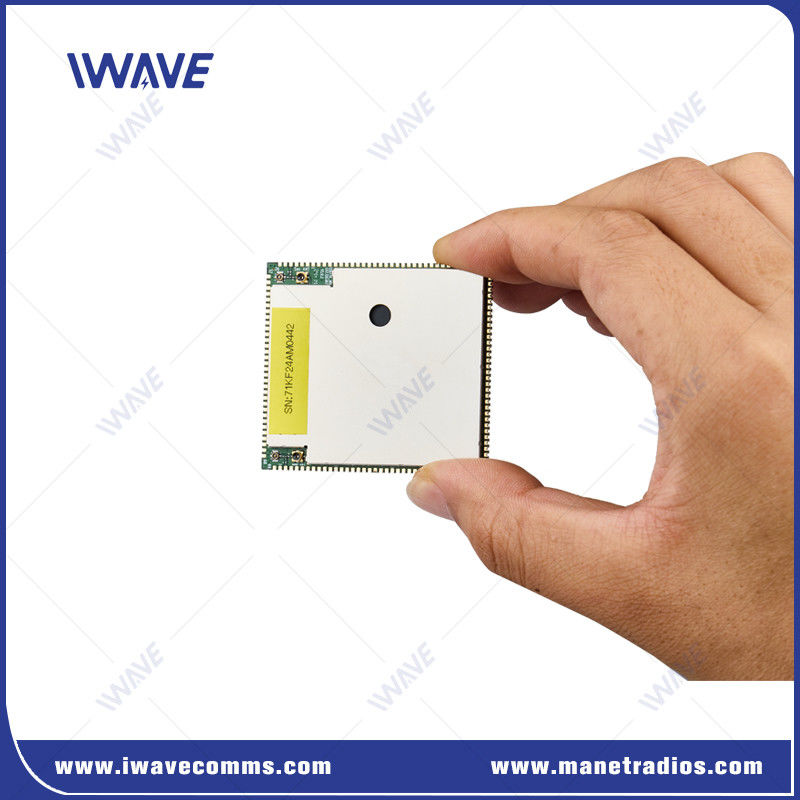

El transmisor de video inalámbrico FD-780X esel más avanzado, más escalable y más eficiente sistema de redes móviles ad hoc (MANET) en el mundo, ahora en un factor de forma optimizado para SWaP: el módulo integrado.Integrar el módulo integrado en sus productos para unir UAVsDebido a que el Módulo Incorporado cuenta con un codificador de vídeo HD y un ordenador de a bordo, elimina el equipo redundante de tu plataforma.
Las ventajas deTransmisor de vídeo inalámbrico
|
|
Aplicación
 |
|
|
Especificación deTransmisor de vídeo inalámbrico
|
Artículos de función |
Descripción |
Detalles |
|

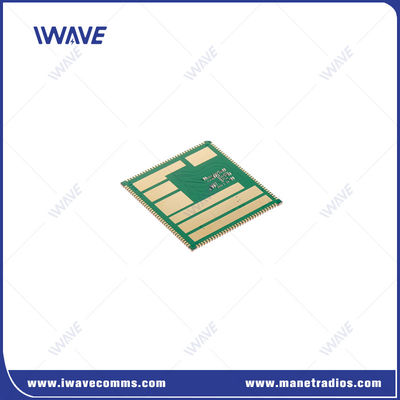

Los PCB |
placa de interfaz de un solo lado |
Rango de tolerancia: 46.58 ± 0,15 mm 52.00±0.15 mm 2.90±0.10 mm |
|
RF |
Banda de RF 1 |
1420-1530 MHz |
|
Banda de RF 2 |
566-678MHz |
|
|
Nivel de potencia |
1.4G 23 dBm±2 |
|
|
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
||
|
Sensibilidad (1 Mbps) |
1.4G (canal 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|

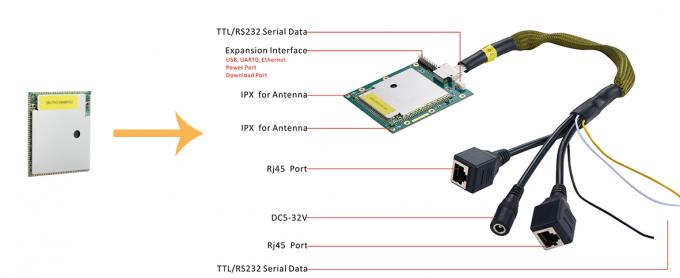

Interfaz |
UART |
3 |
|
El HSIC |
USB 2.0 de alta velocidad |
|
|
El USB |
USB 2.0 de alta velocidad |
|
|
I2C |
2个 y 个 |
|
|
El GPIO |
23个 y 个 |
|
|
JTAG |
0个 y 个 |
|
|
RF |
2T2R |
|
|
El poder |
VASY |
3.7V ~ 4.35V,sugerir 4,0 V (entrada) |
|
D1V8A |
1.8V de salida |
|
|
A2V85A |
2.85V de salida |
|
|
VCC_D3V3 |
3.3V de salida |
|
|
5V_FEM |
Fuente de alimentación del chip RF PA (Intro) |
|
|
Red |
Modo de red |
Red ad hoc sin centro |
|
Capacidad |
Máximo 32 nudos |
|
|
El lúpulo |
Apoya la topología de enrutamiento de múltiples saltos, hasta 31 saltos |
|
|
Comunicación |
Soporta modos de transmisión unicast, multicast y de transmisión. |
|
|
Tasa de datos |
Todos los nodos se comunican y comparten el ancho de banda de trabajo, y la velocidad máxima es de 100Mbps |
|
|
Sincronización de tiempo |
Independiente del reloj externo, autosíncrono |
|
|
Control de energía |
Todos los nodos ajustan adaptativamente la potencia de transmisión |
|
|
Fusión de subred |
Soporte para dividir una red en varias redes |
|
|
Velocidad de movimiento |
Apoyo máximo 300 km/h |
|
|
Retransmisión |
Harq Retransmisión |
|
|
Las demás: |
Apoya el salto de frecuencia dinámico dentro y a través de las bandas de frecuencia |
|
|
