| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FD-61MN |
| Cuota De Producción: | 2 PCS |
| Precio: | Negociable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | L/C, D/P, T/T |

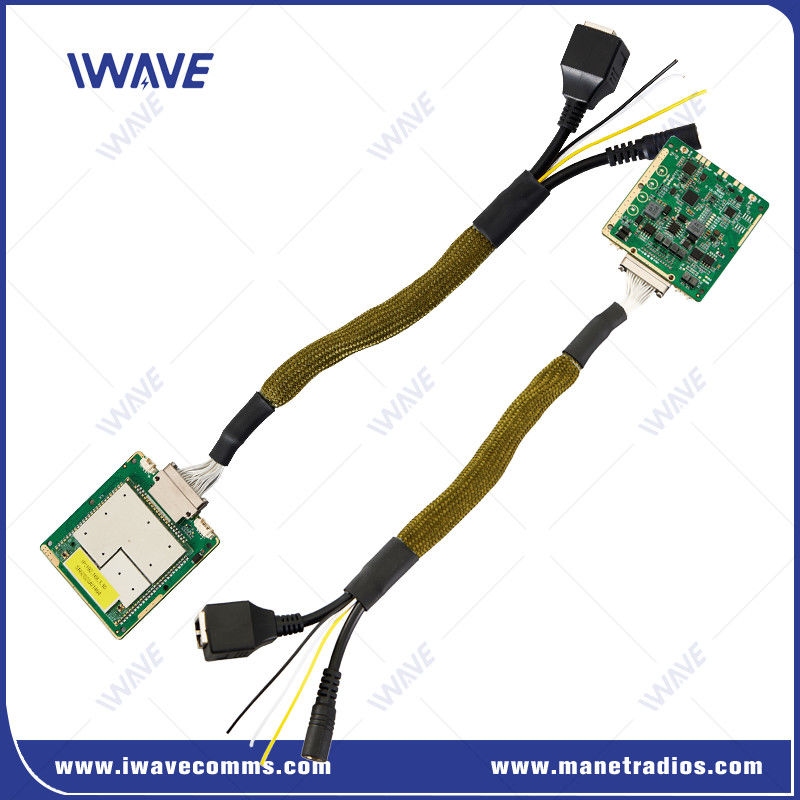

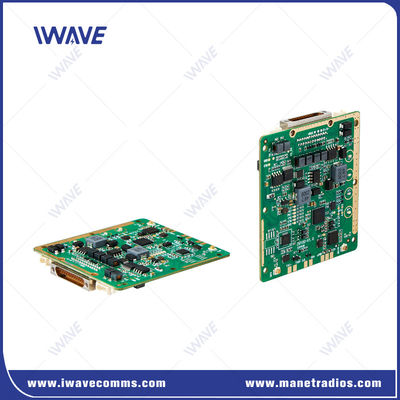

Módulo de malla IP digital de baja latencia para transmisión de vídeo NLOS
Introducción
FD-61MN es un módulo de transmisión inalámbrica diseñado por IWAVE, utilizando un chipset de sistema en chip (SoC) maduro.ofreciendo comunicación de datos TCP/IP/UDP en duplex completo junto con la comunicación de datos TTL de control.
Utilizando tecnología de salto de frecuencia automático (FHSS) y modulación adaptativa, el FD-61MN está diseñado para mantener una comunicación robusta en entornos RF complejos.Su diseño compacto lo hace ideal para la integración en dronesLa arquitectura de malla de auto-formación y auto-reparación, junto con múltiples puertos Ethernet y UART,permite al FD-61MN transmitir video inalámbrico y telemetría de alta calidad para enjambres de UAV y flotas de robots.
Características
Excelente rendimiento de baja latencia:
Garantiza una transmisión de datos eficiente y oportuna.Tiempo de latencia de extremo a extremo≤5ms-15ms
Transmisión de datos estable:
Incorpora tecnología adaptativa de codificación.
Automáticamente cambia los mecanismos de codificación y modulación basados en la calidad de la señal, minimizando el jitter en las tasas de transmisión.
Tasa de transmisión de datos de 30 Mbps para enlaces descendentes y ascendentes
Comunicación de puertos en serie:
Apoya la obtención de información de puerto serie a través de IP.
Ampliamente aplicable para el control de flotas de UGV y enjambres de UAV.
Puertos Ethernet:
Equipado con tres puertos Ethernet para conectar varios terminales.
Entrada de energía:
Un amplio rango de voltaje de entrada de 5-32 V de corriente continua.
Software de gestión:
Soporta una interfaz de usuario basada en la web (WEBUI) para la gestión de la red y la configuración de parámetros.
Integración de las API:
Proporciona una API para la integración de plataformas no tripuladas de terceros.
Aplicación
Red de colaboración entre drones y robots
Comunicación estable/en tiempo real/a larga distancia
Conexión en red MESH
Transmisión de vídeo HD para NLOS/LOS
Especificación
| Tecnología | Adhoc basado en el estándar tecnológico TD-LTE |
| Encriptación | Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Tasa de datos | Max 30 Mbps ((enlace ascendente y descendente) |
| Rango de comunicación | Aire a tierra 10 km NLOS Tierra a tierra 1 a 3 km |
| Nodo | 16 nudos |
| Potencia de RF | El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 será el valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1. |
| La latencia | Entre extremo y extremo ≤ 5 ms-15 ms |
| Modulación | La velocidad máxima de la señal será de 30 km/h. |
| Antidisturbios | FHSS ((Espectro de difusión de salto de frecuencia) |
| Ancho de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo de energía | 5 vatios |
| Entrada de energía | El valor de las emisiones de CO2 |
| Dimensión | 60*55*5,7 mm |
| Peso | 26 gramos |
| Frecuencia de tres bandas | 1.4G: 1420 MHz a 1530 MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 240-2481 MHz | |
| RF | 2 x IPX |
| Puerto de LAN | Puerto Ethernet 3x |
| Como el corazón | 1xCOMUART |
| Entrada de energía | 1* DC5-32V |
Funciones de puerto serie poderosas para servicios de datos
1.Alta tasa deTransmisión de datos por puerto aéreo: la velocidad de transmisión es de hasta 460800
2.Múltiples modos de trabajo del puerto serial: modo TCP Server, modo TCP Client, modo UDP, modo UDP multicast, modo de transmisión transparente, etc.
3.MQTT, Modbus y otros protocolos. Soporta el modo de red IoT de puerto serie, que se puede utilizar de manera flexible para la red.Los usuarios pueden enviar con precisión instrucciones de control a otro nodo (drone), perro robot u otra robótica no tripulada) a través de un mando a distancia en lugar de utilizar el modo de transmisión o multicast.
|
Interfaz de comandos |
Configuración del comando AT |
API/HTTP/UART para la configuración de comandos AT |
|
Gestión de la configuración |
Soporte de configuración a través de la interfaz de usuario WEBUI, API y software de gestión |
|
|
Modo de trabajo |
Modo de servidor TCP Modo de cliente TCP Modo UDP Transmisión múltiple UDP MQTT Modbus |
Yo...Cuando se establece como un servidor TCP, el servidor de puerto serie espera la conexión al ordenador.
Yo...Cuando se establece como un cliente TCP, el servidor de puerto serie inicia activamente una conexión con el servidor de red especificado por el IP de destino.
Yo...Servidor TCP, cliente TCP, UDP, multicast UDP, coexistencia servidor/cliente TCP, MQTT
|
|
Tasa de Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
El Protocolo |
Se incluyen en la lista de datos de acceso a Internet de los Estados miembros los datos de acceso a Internet de los Estados miembros, incluidos los datos de acceso a Internet de los Estados miembros. |
|
|
Gestión del sistema |
Apoya la función WATCHDOG, todas las excepciones a nivel del sistema se pueden identificar y restablecer automáticamente |
|
El video
El video
El video
El video
El video
El video
El video
El video
|
