| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FD-61MN |
| Cuota De Producción: | 2 PCS |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | L/C, D/P, T/T |
Modelo:FD-61MN

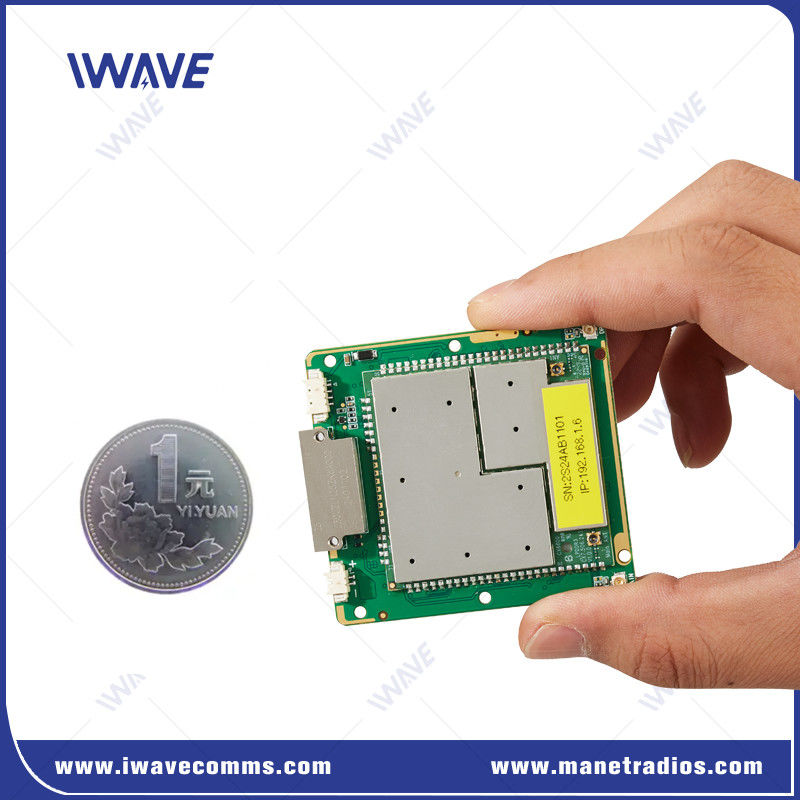

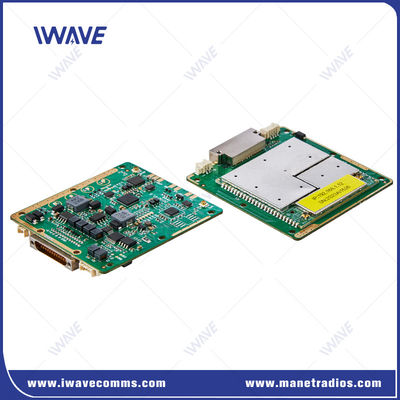

FD-61MN Módulo de malla IP digital de tribanda en miniatura para enjambre de UAV y flota de robótica
Introducción
ElEl FD-61MNes un OEM en miniaturamódulo de transmisión de datos de red IP digital de tres bandasdiseñado paraLos drones,Vehículos no tripulados,Vehículos sin conductor,Vehículos sin conductorEste módulo permite la transmisión continua de vídeo y datos en una red descentralizada y "sin infraestructura", utilizando tres bandas de frecuencia seleccionables:800 MHz,1.4GHz, y2.4GHzSe integrael salto automático de frecuencia (FHSS)yModulación adaptativapara un mejor rendimiento en entornos de RF complejos.
Red de malla de autoformación y autocuración: se adapta automáticamente a medida que los nodos se unen o se van, manteniendo una conectividad continua incluso si algunos nodos se pierden.
Tecnología anti-interferencia: Utilizacionescodificación y modulación adaptativaspara adaptarse a las condiciones cambiantes de la señal, minimizando el jitter y garantizando una transmisión de datos estable.
Comunicación a largo plazo:
En el caso de las aeronaves de las categorías A, B y C, el número de aeronave que se utilizará será el número de aeronave de las categorías A y B.el rango:Entre 1 y 3 kmpara los vehículos terrestres no tripulados.
Aire-Tierrael rango:Hasta 10 kmpara los UAV.
Puertos de comunicación múltiples:
Puertos Ethernetpara la transmisión flexible de datos.
Puertos UARTpara la comunicación en serie, permitiendo el control de flotas de UAV/UGV.
Control de la flota de UAV y UGVApoya el control preciso de múltiples unidades a través de puertos serie, utilizando direcciones IP y puertos para gestionar los datos de control.
Formato OEM compacto: Diseño de tablero desnudo para una fácil integración en sistemas robóticos.
Enlaces de video y datos inalámbricos: Proporciona servicios de video y datos de alta definición para vehículos no tripulados en entornos tácticos, como operaciones de seguridad y defensa.
Integración de sistemas robóticos: El FD-61MN puede integrarse en UAV, UGV, USV y otros sistemas autónomos para transmisión y control de datos en tiempo real.
Control de varios robots: Permite la telemetría precisa y el control de múltiples UAV o UGV a través de la comunicación basada en IP.
Rango escalable: El rango puede ampliarse con amplificadores de refuerzo adicionales para despliegues más grandes.
Especificación
| En el caso de los | ||
| Tecnología | MESH basado en el estándar de tecnología inalámbrica TD-LTE | |
| Encriptación | Las medidas de seguridad se aplican a los vehículos de las categorías A, B y C. | |
| Tasa de datos | 30 Mbps ((enlace ascendente y descendente) | |
| Distribución media adaptativa de la tasa del sistema | ||
| Apoyar a los usuarios a establecer el límite de velocidad | ||
| Rango de acción | 10 km (aire a tierra) 500m-3km ((NLOS Tierra a tierra) |
|
| Capacidad | 32 nudos | |
| Ancho de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| El poder | 25dBm±2 (2w o 10w a petición) | |
| Modulación | El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el nivel de emisión de gases de efecto invernadero. | |
| Antidisturbios | Salto de frecuencia automático entre bandas | |
| Consumo de energía | Promedio: 4 a 4,5 Watt Max: 8 vatios |
|
| Entrada de energía | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | |
| Banda de frecuencia | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Las demás: | |||||||
| Modo de comunicación | Unicast, multicast, transmisión | ||||||
| Modo de transmisión | Completo Duplex | ||||||
| Modo de red | Autocuración | Auto-adaptación, auto-organización, auto-configuración, auto-mantenimiento | |||||
| Enrutamiento dinámico | Actualizar automáticamente las rutas en función de las condiciones de enlace en tiempo real | ||||||
| Control de la red | Control por parte del Estado | Estado de la conexión /rsrp/snr/distancia/ capacidad de transferencia de enlace ascendente y descendente | |||||
| Gestión del sistema | WATCHDOG: se pueden identificar todas las excepciones a nivel del sistema, restablecimiento automático | ||||||
| Retransmisión | L1 | Determinar si se retransmite basándose en los diferentes datos que se transportan (AM/UM); las retransmisiones HARQ | |||||
| L2 | Las retransmisiones de HARQ | ||||||
| Sensibilidad del receptor | Sensibilidad (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96 dBm ((5 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97 dBm (~2 Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84 dBm (~2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84 dBm (~10 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | - 87 dBm ((5 Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84 dBm (~2 Mbps) | ||||
| Interfaces | ||
| RF | 2 x IPX | |
| Conexión Ethernet | 3xEthernet | |
| Puerto de serie | 3x puerto de serie | |
| Entrada de energía | 2*Introducción de potencia (alternativa) | |
| Mecánica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 26 gramos | |
| Dimensión | 60*55*5,7 mm | |
| Estabilidad | MTBF≥10000 horas | |
El video
|
|
