| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FD-680X |
| Cuota De Producción: | 2 |
| Precio: | negotiable |
| Tiempo De Entrega: | 5 a 10 días |
| Condiciones De Pago: | T/T, L/C, D/P |
Transceptor de datos de vídeo y telemetría de frecuencia de salto para sistemas no tripulados
Introducción
Los sistemas no tripulados FDM-680X se basan en una arquitectura FPGA 2.0 avanzada, que incorpora tecnologías de forma de onda múltiple, banda ultra ancha y salto de frecuencia de alta velocidad.Cuenta con capacidades de doble recepción y doble transmisión MIMO (Multiple Input Multiple Output)Este sistema garantiza una conexión inalámbrica sólida tanto para los vehículos móviles como para las plataformas no tripuladas.proporcionar una comunicación ininterrumpida incluso durante maniobras de alta velocidad de hasta 300 km/h.

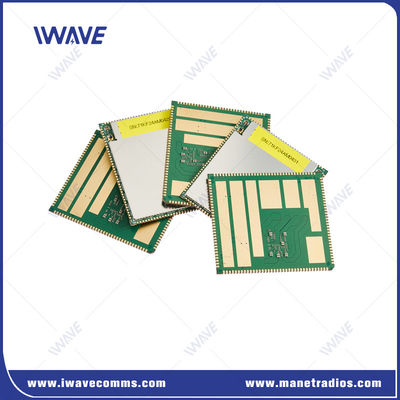

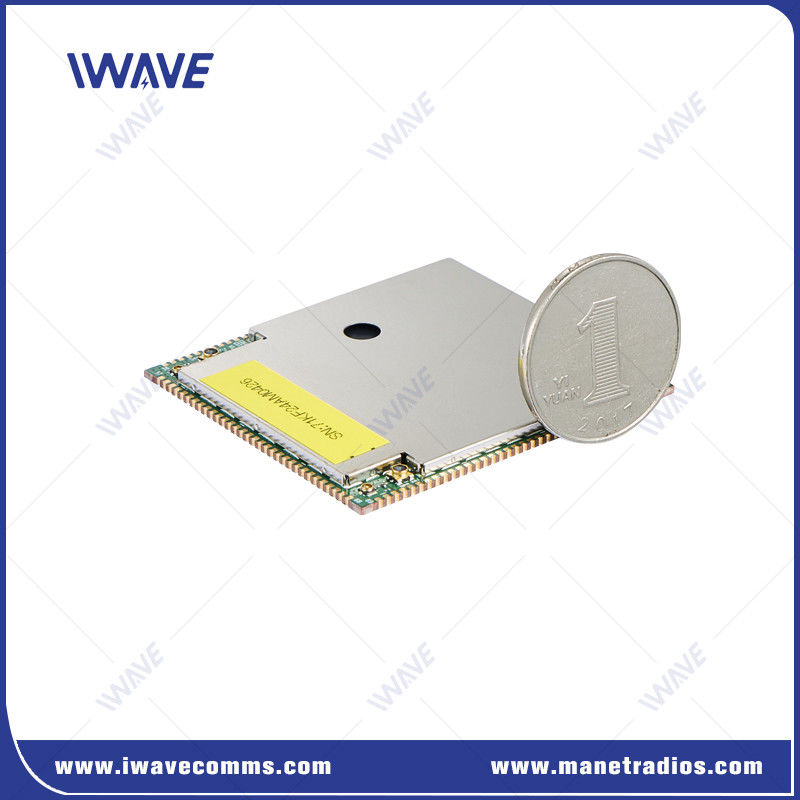

El tamaño de 52*46*2.9mm lo convierte en el módulo de radio de banda ancha OEM más pequeño y candidato ideal para la integración del sistema en pequeños sistemas no tripulados para funcionar en entornos difíciles,como la inspección en interiores de edificios o túneles.
Las ventajas deSistemas no tripulados
|
Características de las redes inalámbricas |
Seguridad | Características de la transmisión | Características de la capa física |
|
|
|
|
Aplicación
Vehículos aéreos no tripulados (UAV)
Vehículos terrestres no tripulados (UGV)
Los buques de superficie autónomos (ASV)
Gestión de la flota robótica
Redes de respuesta a emergencias
Redes tácticas militares
Ciudad inteligente
Equipos conectados en entornos remotos
Información sobre el Internet de las Cosas Industrial (IIoT)
Comunicación vehículo a todo (V2X)
Un enjambre de drones
Especificación deSOC inalámbrico
|
Funciones |
Descripción |
Detalles |
|
Tamaño del PCB |
46.58±0.15 mm 52.00±0.15 mm 2.90±0.10 mm |
|
|
RF |
Frecuencia |
1.4 GHz: 1420-1530 MHz |
|
600Mhz: 566-678MHz |
||
|
Nivel de potencia de RF |
Las señales de radio son de una frecuencia de 1 Hz y una frecuencia de 1 Hz. |
|
|
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero son las siguientes: |
||
|
Sensibilidad |
1 Mbps |
1.4Ghz ((14700 punto de frecuencia) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 punto de frecuencia) 20Mhz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 punto de frecuencia) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 punto de frecuencia) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interfaz |
UART |
3 |
|
El HSIC |
USB 2.0 de alta velocidad |
|
|
El USB |
USB 2.0 de alta velocidad |
|
|
I2C |
2 |
|
|
El GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenas |
2 |
|
|
El poder |
VASY |
3.7V~4.35V (se sugiere 4V) |
|
D1V8A |
1.8V de salida de energía |
|
|
D2V85A |
2.85V de salida de energía |
|
|
VCC_D3V3 |
3.3V de salida de energía |
|
|
5V_FEM |
Alimentación del chip RF PA |
|
|
Nodo maestro-esclavo |
Configuración del nodo central |
Cualquier nodo de la red puede configurarse como nodo maestro. |
|
Tasa de datos |
Todos los nodos comparten la velocidad de datos de capacidad del sistema de enlace ascendente y descendente |
|
|
Capacidad |
Soporta el número de nodos de red N≥2 y hasta 64 nodos de servicio o 63 nodos de estado IDLE. |
|
|
Modo de comunicación |
Cualquier nodo de la red puede configurarse como nodo maestro. |
|
|
Todos los nodos comparten la velocidad de datos de capacidad del sistema de enlace ascendente y descendente |
||
|
Acceso |
Apoya múltiples nodos esclavos para acceder a la red ¿Qué es eso? |
|
|
Tasa de datos |
Todos los nodos esclavos y nodos maestros comparten el trabajo ancho de banda en una sola dirección: aguas arriba y aguas abajo simultáneas (20Mhz, no inferior a 100Mbps) |
|
|
Estado de la conexión |
Todos los nodos de la red permanecen conectados en todo momento. |
|
|
Control de energía |
Adaptación ajusta la potencia de transmisión. |
|
|
Empezar |
Tanto el nodo maestro como los nodos esclavos admiten preselecciones |
|
|
Potencia fija |
Configuración de energía fija (sólo se modifica el nodo maestro) |
|
|
Frecuencia fija |
Configuración de la frecuencia de bloqueo |
|
|
|
