| Nombre De La Marca: | IWAVE |
| Número De Modelo: | El FD-780X |
| Cuota De Producción: | 2 |
| Precio: | negotiable |
| Tiempo De Entrega: | 5 a 10 días |
| Condiciones De Pago: | T/T, L/C, D/P |

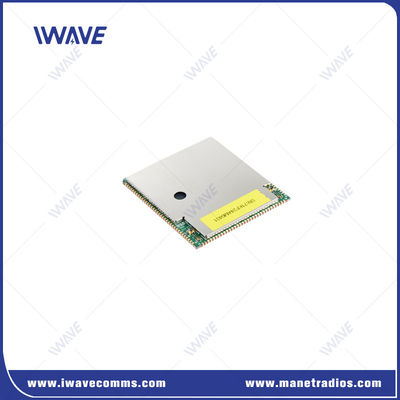

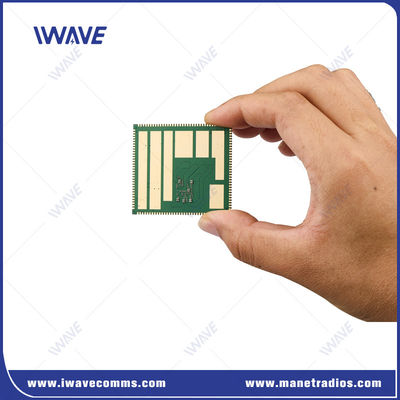

600Mhz a 1.4GHz Banda L y enlace de datos digitales inalámbricos UHF para sistemas no tripulados
Introducción
Nueva selección de frecuencia dinámica, salto de frecuencia y frecuencia independiente de enlace ascendente / descendente ofrece interferencia robusta e inmunidad antibloqueo!
El diseño en miniatura, ligero y robusto permite que el FD-780X sea un candidato ideal para aplicaciones sensibles al tamaño.Las capacidades de largo alcance del FD-780X permiten comunicaciones de vídeo y telemetría inalámbricas de alta calidad.
Con el protocolo Time Division Multiple Access (TDMA), los sistemas no tripulados de malla FD-780X emplean un sistema de acceso al canal administrado por token en el que a cada nodo de red se le asigna una ranura de transmisión.Basado en parámetros de red y tráfico de datosComo resultado, si un nodo tiene más datos que transmitir, sus franjas de tiempo serán más largas.El nodo designado en la ruta hacia el destino final puede ser un punto final de datos o un repetidor.
Las ventajas deSistema no tripulado(FD-780X)
|
|
Especificación deSistema no tripulado(FD-780X)
|
Artículos de función |
Descripción |
Detalles |
|
Los PCB |
placa de interfaz de un solo lado |
Rango de tolerancia: 46.58 ± 0,15 mm 52.00±0.15 mm 2.90±0.10 mm |
|
RF |
Banda de RF 1 |
1420-1530 MHz |
|
Banda de RF 2 |
566-678MHz |
|
|
Nivel de potencia |
1.4G 23 dBm±2 |
|
|
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
||
|
Sensibilidad (1 Mbps) |
1.4G (canal 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interfaz |
UART |
3 |
|
El HSIC |
USB 2.0 de alta velocidad |
|
|
El USB |
USB 2.0 de alta velocidad |
|
|
I2C |
2个 y 个 |
|
|
El GPIO |
23个 y 个 |
|
|
JTAG |
0个 y 个 |
|
|
RF |
2T2R |
|
|
El poder |
VASY |
3.7V ~ 4.35V,sugerir 4,0 V (entrada) |
|
D1V8A |
1.8V de salida |
|
|
A2V85A |
2.85V de salida |
|
|
VCC_D3V3 |
3.3V de salida |
|
|
5V_FEM |
Fuente de alimentación del chip RF PA (Intro) |
|
|
Red |
Modo de red |
Red ad hoc sin centro |
|
Capacidad |
Máximo 32 nudos |
|
|
El lúpulo |
Apoya la topología de enrutamiento de múltiples saltos, hasta 31 saltos |
|
|
Comunicación |
Soporta modos de transmisión unicast, multicast y de transmisión. |
|
|
Tasa de datos |
Todos los nodos se comunican y comparten el ancho de banda de trabajo, y la velocidad máxima es de 100Mbps |
|
|
Sincronización de tiempo |
Independiente del reloj externo, autosíncrono |
|
|
Control de energía |
Todos los nodos ajustan adaptativamente la potencia de transmisión |
|
|
Fusión de subred |
Soporte para dividir una red en varias redes |
|
|
Velocidad de movimiento |
Apoyo máximo 300 km/h |
|
|
Retransmisión |
Harq Retransmisión |
|
|
Las demás: |
Apoya el salto de frecuencia dinámico dentro y a través de las bandas de frecuencia |
|
|
