| Nombre De La Marca: | IWAVE |
| Número De Modelo: | El FD-780X |
| Cuota De Producción: | 2 |
| Precio: | negotiable |
| Tiempo De Entrega: | 5 a 10 días |
| Condiciones De Pago: | T/T, L/C, D/P |
Multi Hops OEM IP Mesh Radio SDR para la comunicación de sistemas no tripulados
Introducción

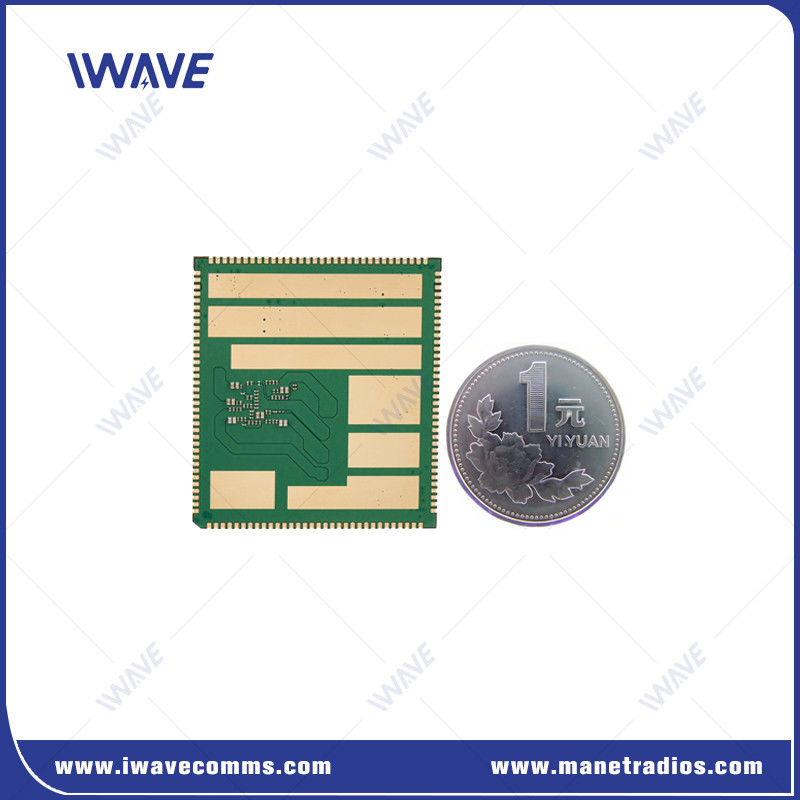

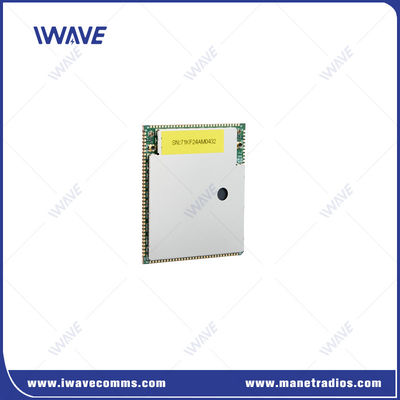

El FD-780X es un módulo SDR de núcleo para la red de autoorganización MESH sin centro.admite múltiples asignaciones de ancho de banda (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), admite el modo CA (agregación de portadoras) y adopta un diseño de arquitectura plana para reducir efectivamente la latencia y mejorar las capacidades de transmisión de datos.Tiene las características de una larga distancia de transmisiónEl módulo central adopta una solución de chip SOC madura con alta integración.También reduce eficazmente el consumo de energía del sistema., satisfaciendo las necesidades de la industria de diferentes clientes para desarrollar UAV, UGV y otros escenarios para una comunicación confiable.
Las ventajas deRadio SDR(FD-780X)
|
|
|
Especificación de la radio DEG
|
Artículos de función |
Descripción |
Detalles |
|
Los PCB |
placa de interfaz de un solo lado |
Rango de tolerancia: 46.58 ± 0,15 mm 52.00±0.15 mm 2.90±0.10 mm |
|
RF |
Banda de RF 1 |
1420-1530 MHz |
|
Banda de RF 2 |
566-678MHz |
|
|
Nivel de potencia |
1.4G 23 dBm±2 |
|
|
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
||
|
Sensibilidad (1 Mbps) |
1.4G (canal 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interfaz |
UART |
3 |
|
El HSIC |
USB 2.0 de alta velocidad |
|
|
El USB |
USB 2.0 de alta velocidad |
|
|
I2C |
2个 y 个 |
|
|
El GPIO |
23个 y 个 |
|
|
JTAG |
0个 y 个 |
|
|
RF |
2T2R |
|
|
El poder |
VASY |
3.7V ~ 4.35V,sugerir 4,0 V (entrada) |
|
D1V8A |
1.8V de salida |
|
|
A2V85A |
2.85V de salida |
|
|
VCC_D3V3 |
3.3V de salida |
|
|
5V_FEM |
Fuente de alimentación del chip RF PA (Intro) |
|
|
Red |
Modo de red |
Red ad hoc sin centro |
|
Capacidad |
Máximo 32 nudos |
|
|
El lúpulo |
Apoya la topología de enrutamiento de múltiples saltos, hasta 31 saltos |
|
|
Comunicación |
Soporta modos de transmisión unicast, multicast y de transmisión. |
|
|
Tasa de datos |
Todos los nodos se comunican y comparten el ancho de banda de trabajo, y la velocidad máxima es de 100Mbps |
|
|
Sincronización de tiempo |
Independiente del reloj externo, autosíncrono |
|
|
Control de energía |
Todos los nodos ajustan adaptativamente la potencia de transmisión |
|
|
Fusión de subred |
Soporte para dividir una red en varias redes |
|
|
Velocidad de movimiento |
Apoyo máximo 300 km/h |
|
|
Retransmisión |
Harq Retransmisión |
|
|
Las demás: |
Apoya el salto de frecuencia dinámico dentro y a través de las bandas de frecuencia |
|
|
