| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FDM-660X |
| Cuota De Producción: | 2 |
| Precio: | negotiable |
| Tiempo De Entrega: | 5 a 10 días |
| Condiciones De Pago: | T/T, L/C, D/P |
Banda UHF de 20 km UAV de dos vías Transmisor de video de datos RC módulo de enlace de control
Introducción

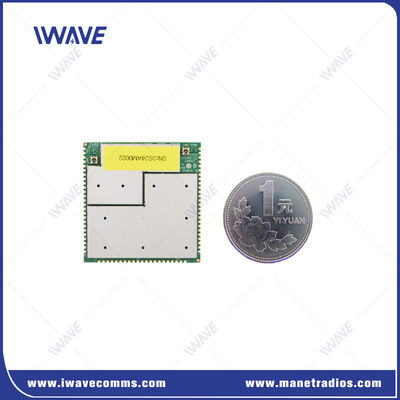

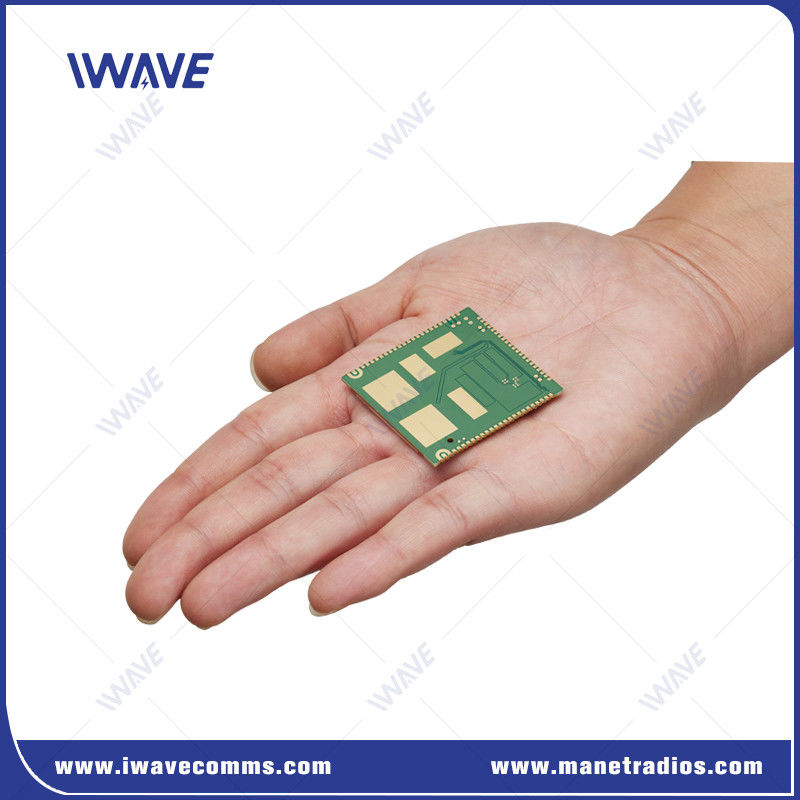

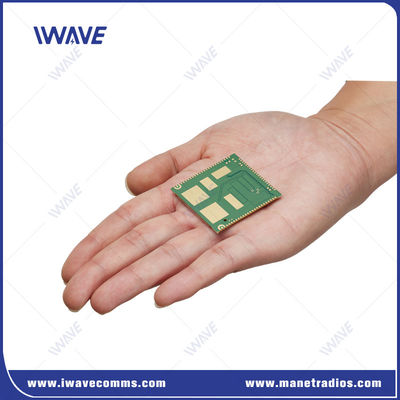

El FDM-660X es un módulo IP PTMP SoC inalámbrico, puede transmitir datos de audio, video e IP en tiempo real, y un nodo maestro puede admitir 32 nodos esclavos.Tiene un fuerte rendimiento anti-bloqueo y anti-interferencia con FHSS, y es muy adecuado para la comunicación móvil en entornos complejos. , EOD Robot y UGV para establecer comunicación rápida y en tiempo real y coordinación y mando unificados.
Las ventajas deTransmisor de video de UAV(FDM-660X)
|
|
 |
Especificación del UAVTransmisor de vídeo
| Transmisión | Dispositivo de adquisición de imágenes del módulo maestro de control para la adquisición y codificación de datos | La cámara |
| El módulo de control principal envía los datos codificados a FD-610X a través de la interfaz USB o HSIC | Interfaz física USB/HISC, lógicamente virtual en una tarjeta de red | |
| El FD-610X envía los datos de imagen codificados al extremo receptor a través de la interfaz aérea. | ||
| Recepción | El extremo receptor FD-610X recibe los datos de imagen codificados y luego los transmite de forma transparente al módulo de control principal. | |
| El FD-610X envía datos al módulo de control principal a través de una interfaz USB o HSIC. | Interfaz física USB/HISC, lógicamente virtual en una tarjeta de red | |
| Después de que el módulo de control principal reciba los datos, realiza la decodificación y visualización de la imagen. | ||
| Tamaño del PCB | 43.40*45.00*3.00 mm | |
| RF | Frecuencia | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| Potencia de RF | 25 dBm | |
| Sensibilidad (Acceso) |
2.4Ghz ((24415 canal) 20Mhz: 99 dBm 10Mhz: -103 dBm 5Mhz: -104 dBm 3Mhz: -106 dB |
Acceso |
| 1.4Ghz ((14379 canal) 10 MHz: -103 dBm 5Mhz: -104 dBm 3Mhz: hasta 106 dBm |
Acceso | |
| 800Mhz ((8160 canal) 10 MHz: -103 dBm 5Mhz: hasta 106 dBm 3Mhz: -108 dBm |
Acceso | |
| Interfaz | Oficina de la Unión Europea | 1 |
| Com-UART | 1 | |
| El HSIC | USB 2.0 de alta velocidad | |
| Estados Unidos | USB 2.0 de alta velocidad | |
| I2C | 1 | |
| El GPIO | 6 | |
| JTAG | 1 | |
| Antenas | 2 |
Se recomienda el transmisor de video del UAV ((FDM-660X)
TDD OFDM transceptor inalámbrico full-duplex para vídeo y datos
Hasta 30 Mbps Iperf Transmisión @ canal de 20 MHz
Apoya las redes punto a punto y punto a multipunto
2 Ethernet y 3 canales de enlace de datos RS232
Audio de entrada/salida soportado por el códec de audio interior
Transceptor inalámbrico de largo alcance con potencia RF de 10W
|
|
