| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FD-610X |
| Cuota De Producción: | 2 |
| Precio: | negotiable |
| Tiempo De Entrega: | 5 a 10 días |
| Condiciones De Pago: | T/T, L/C, D/P |

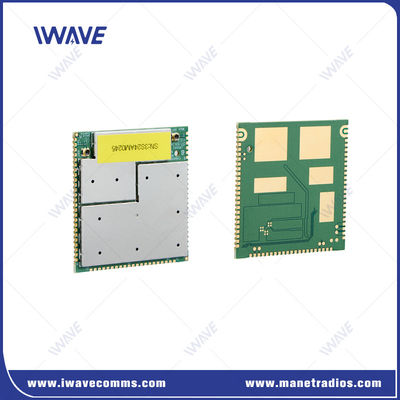

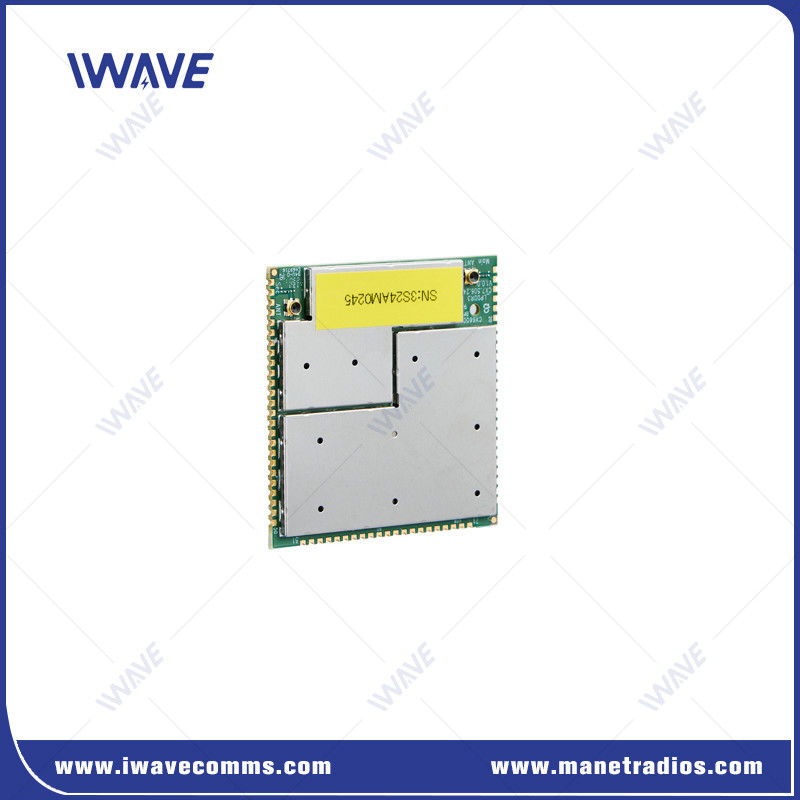

Solución SoC móvil inalámbrica integrada para drones BVLOS y sistemas no tripulados
Introducción
Enlaces de comunicaciones robustos e inalámbricos para todas sus necesidades de comunicaciones no tripuladas.
IWAVE está a la vanguardia del desarrollo de la próxima generación de enlaces de datos tácticos de banda ancha, especializados en soluciones avanzadas de comunicación inalámbrica para sistemas no tripulados.Nuestros sistemas de comunicación de última generación de radios integrados en SoC, utilizando la tecnología OFDM y MIMO, ofrecen un alcance y una estabilidad excepcionales, lo que los hace ideales para plataformas de alta movilidad como vehículos aéreos no tripulados (UAV), vehículos terrestres no tripulados (UGV),y buques de superficie no tripulados (USV).
Características clave de la solución de SoC inalámbrico
Tecnología IP Mesh: Proporciona conectividad de alta velocidad para redes de malla de UAV, UGV y vehículos marinos autónomos.
AT Command: obtiene información de puerto serie a través de IP y se utiliza ampliamente para la flota de UGV, enjambre de UAV.
Autocuración: Cuenta con una malla fluida y autocurable que se adapta a entornos móviles dinámicos, asegurando una conectividad continua.
Capacidad superior de alcance y NLOS: ofrece un excelente alcance y una comunicación confiable incluso en condiciones de no línea de visión (NLOS).
Red escalable: admite hasta 16 nodos en una sola red de frecuencia, lo que permite implementaciones a gran escala.
Alto rendimiento: Proporciona un rendimiento de hasta 30 Mbps, lo que garantiza una transferencia de datos eficiente para aplicaciones exigentes.
Nodos versátiles: cada nodo puede servir tanto como fuente de datos como como repetidor, mejorando la flexibilidad y la resiliencia de la red.
Red IP transparente: permite una conexión perfecta de cualquier dispositivo IP general, simplificando la integración con los sistemas existentes.
Especificación
Solución de malla IP de SoC inalámbrico para drones, UGV y robótica
| Transmisión | Dispositivo de adquisición de imágenes del módulo maestro de control para la adquisición y codificación de datos | La cámara |
| El módulo de control principal envía los datos codificados a FD-610X a través de la interfaz USB o HSIC | Interfaz física USB/HISC, lógicamente virtual en una tarjeta de red | |
| El FD-610X envía los datos de imagen codificados al extremo receptor a través de la interfaz aérea. | ||
| Recepción | El extremo receptor FD-610X recibe los datos de imagen codificados y luego los transmite de forma transparente al módulo de control principal. | |
| El FD-610X envía datos al módulo de control principal a través de una interfaz USB o HSIC. | Interfaz física USB/HISC, lógicamente virtual en una tarjeta de red | |
| Después de que el módulo de control principal reciba los datos, realiza la decodificación y visualización de la imagen. | ||
| Tamaño del PCB | 43.40*45.00*3.00 mm | |
| RF | Frecuencia | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| Potencia de RF | 25 dBm | |
| Sensibilidad (Acceso) |
2.4Ghz ((24415 canal) 20Mhz: 99 dBm 10Mhz: -103 dBm 5Mhz: -104 dBm 3Mhz: -106 dB |
Acceso |
| 1.4Ghz ((14379 canal) 10 MHz: -103 dBm 5Mhz: -104 dBm 3Mhz: hasta 106 dBm |
Acceso | |
| 800Mhz ((8160 canal) 10 MHz: -103 dBm 5Mhz: hasta 106 dBm 3Mhz: -108 dBm |
Acceso | |
| Interfaz | Oficina de la Unión Europea | 1 |
| Com-UART | 1 | |
| El HSIC | USB 2.0 de alta velocidad | |
| Estados Unidos | USB 2.0 de alta velocidad | |
| I2C | 1 | |
| El GPIO | 6 | |
| JTAG | 1 | |
| Antenas | 2 |
Aplicación
Mini UAS
UAS de aviones no tripulados
Vehículos de gran alcance
Extensión inalámbrica Ethernet
Telemetría inalámbrica
NLOS Transmisión de vídeo inalámbrico
Sistemas de control inalámbrico
|
|
