| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FD-615MT |
| Cuota De Producción: | 2units |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | L/C, D/P, T/T |

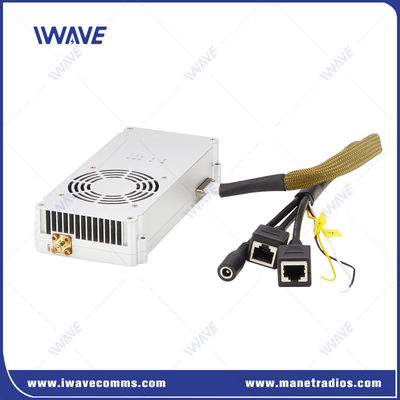

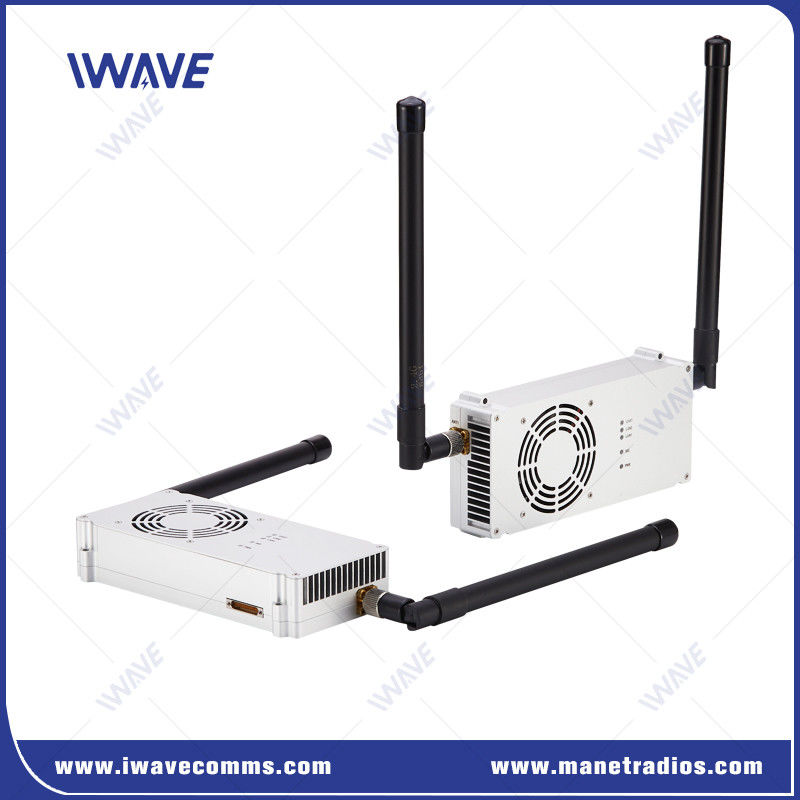

50 KM Drone de largo alcance TCPIP/UDP MIMO IP MESH enlace
Introducción
FD-615MT 50KM drone de largo alcance TCPIP/UDP MIMO IP MESH enlace construye un no centro, auto-formación, auto-adaptación y auto-reparación de enrutamiento dinámico/
red de malla de comunicación automática de relé, que permite el enrutamiento dinámico, vídeo HD de relé multi-hop,datos multicanal y voz de fidelidad entre diferentes nodos de la misma red en aplicaciones complejas.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Tiene grandes ventajas en aplicaciones de transmisión inalámbrica de VTOL/drones de ala fija/helicópteros con un peso de sólo 280 g.
Viene en versiones de 10W y 20W para crear un enlace de comunicaciones cifrado para enjambre de UAV más allá de la línea de visión en entornos RF complejos.
Características clave
Está diseñado basado en el estándar de comunicación inalámbrica TD-LTE, tecnologías OFDM y MIMO.La red cambia de ruta automáticamente en función de factores como el número de transceptores y el entorno del canal..
Ofrece 50 km de aire a tierra de video HD con transmisión de datos bidireccional para VTOL / avión no tripulado de ala fija / helicóptero.para que puedas ver y controlar lo que está sucediendo en vivo.
El producto IWAVE IP MESH calculará y evaluará internamente el enlace actual en función de factores como la intensidad de la señal recibida RSRP, la relación señal-ruido SNR y la tasa de error de bits SER.Si se cumple la condición de juicio, realizará salto de frecuencia y seleccionará un punto de frecuencia óptimo de la lista. Si realizar un salto de frecuencia depende del estado inalámbrico.No se realizará el salto de frecuencia hasta que se cumpla la condición de juicio..
Después del arranque, tratará de conectarse a la red con los puntos de frecuencia almacenados previamente antes del último apagado.Intentará utilizar automáticamente otros puntos de frecuencia disponibles para la implementación de la red..
La potencia de transmisión de cada nodo se ajusta y controla automáticamente de acuerdo con su calidad de señal. |
|
Aplicación
Comunicación a larga distancia MESH
Monitoreo de patrullaje de líneas eléctricas e hidrológicas
Comunicaciones de emergencia para la lucha contra incendios, la defensa de fronteras y militares
Comunicaciones marítimas, yacimiento petrolero digital, formación de la flota
Especificación
| Sensibilidad | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| En general | Mecánica | ||
| Tecnología | MESH basado en el estándar tecnológico TD-LTE | Temperatura | -20o a +55oC |
| Encriptación | ZUC/SNOW3G/AES (128/256) Encriptación de capa 2 opcional | ||
| Tasa de datos | 30 Mbps (enlace ascendente y descendente) | Dimensión | 116*70*17 mm |
| Sensibilidad | 10 MHz/-103 dBm | Peso | 190 gramos |
| Rango de acción | 50 km (aire a tierra) NLSO 3km-10km ((Tierra a tierra) ((Depende del entorno real) |
El material | Aluminio anodizado de plata |
| Nodo | 16 nodos | El montaje | Montado en el vehículo/a bordo |
| Modulación | El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el nivel de emisión de gases de efecto invernadero. | ||
| El MIMO | 2x2 MIMO | El poder | |
| Protección contra atascos | Salto de frecuencia automático | ||
| Potencia de RF | 10 vatios | Entrada de voltaje | 24 V de corriente continua ± 10% |
| La latencia | Transmisión de un salto ≤ 30 ms | Consumo de energía | 30 vatios |
|
Frecuencia |
Interfaz |
||
| 1.4 GHz | 1420-1530 MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Conexión Ethernet | 1xJ30 |
| Nota: La banda de frecuencia es compatible con la personalizada | Entrada de energía | 1 x J30 | |
| Datos del TTL | 1xJ30 | ||
| Descomposición | 1xJ30 | ||
| Como el corazón | |
| Nivel eléctrico | 3.3V y compatible con 2.85V |
| Datos de control | TTL |
| Tasa de Baud | 115200 bps |
| Modo de transmisión | Modo de transmisión |
| Nivel de prioridad | Prioridad superior al puerto de red Cuando la transmisión de la señal se corta, los datos de control se transmitirán con prioridad. |
| Nota:1Los datos de transmisión y recepción se transmiten en la red. Después de una red exitosa, el nodo FD-615MT puede recibir datos en serie. 2Si desea distinguir entre enviar, recibir y controlar, puede definir el formato. |
|

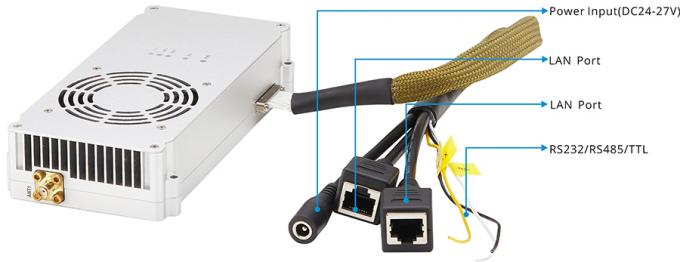

Definición de la interfaz
|
|
