| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FDM-615PTM |
| Cuota De Producción: | 2units |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | L/C, D/P, T/T |

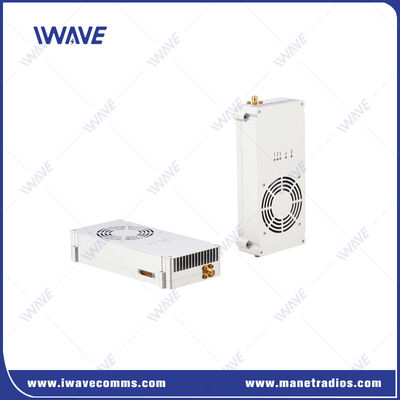

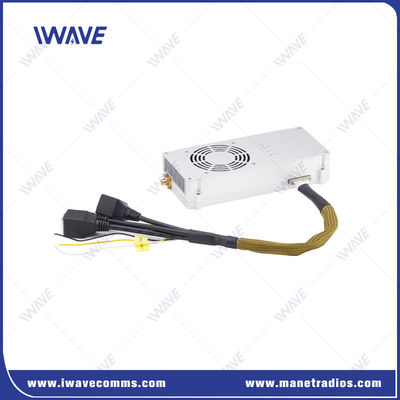

150 km de largo alcance Drone Video Transmitter para vídeo HD y datos Full Duplex
Descripción
El espectro de difusión de salto de frecuencia (FHSS) es la mejor opción para la inmunidad al ruido y a las interferencias.
FDM-615PTM utiliza FHSS para entregar su video y datos de manera confiable a muy largas distancias.
Es el factor de forma más pequeño con una potencia de transmisión de 10 watts ofrece comunicaciones Ethernet/Serial full duplex robustas a muy largas distancias.
Con el documento API, IWAVE fuerte apoyo de I&D, los OEM pueden desarrollarlo o integrar esta unidad de forma rápida y eficiente en su plataforma autónoma no tripulada.
Nueva selección de frecuencia dinámica, control automático de potencia, capacidad NLOS fuerte, salto de frecuencia y rango de banda L ultra ancho 1420-1530Mhz La frecuencia ofrece interferencia robusta e inmunidad anti atasco!

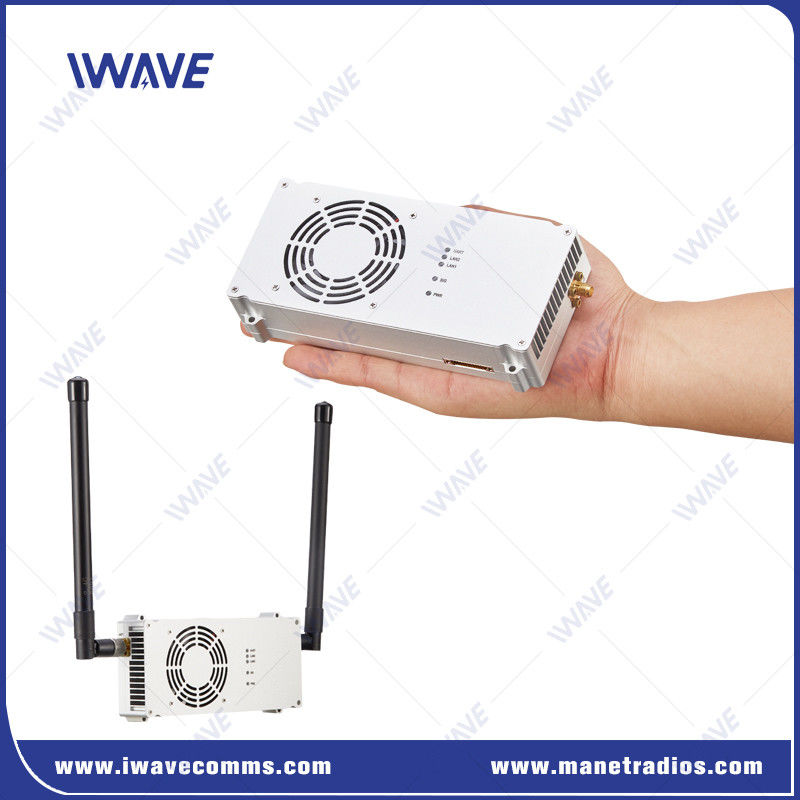

El peso de 190 g y su pequeño tamaño hacen que el FDM-615PTM sea un candidato ideal para comunicaciones de vídeo y telemetría inalámbrica de alta calidad en plataformas micro no tripuladas.
Características clave
|
|
Comunicación robusta a larga distancia
Hasta 150 km de señal de radio clara y estable con una antena de fibra de vidrio de 2 dB.
Transmisión de vídeo HD
Cuando la distancia es de 150 km, la velocidad de datos en tiempo real es de unos 8-12 Mbps.
La latencia corta
Con menos de 60 ms-80 ms de latencia para 150 km, para que pueda ver y controlar lo que está sucediendo en vivo.
Operación de UHF, banda L y banda S
El uso de FDM-615PTM ofrece múltiples opciones de frecuencia para satisfacer diferentes entornos de RF. 800MHz, 1.4Ghz y 2.4Ghz.El espectro de difusión automático de frecuencia (FHSS) elegirá el mejor canal disponible para su uso., y se moverá sin problemas a un canal alternativo en el vuelo si es necesario
Transmisión encriptada
El FDM-615PTM adopta AES128 para el cifrado de vídeo para evitar que el acceso no autorizado y la interceptación de su alimentación de vídeo.
Enchufe y descarga
El FDM-615PTM ofrece 150 km de conexión de video de aire a tierra de alta definición completa con transmisión de datos bidireccional para VTOL / avión no tripulado de ala fija / helicóptero.Está diseñado para configurar y obtener trabajo sin procedimientos de vinculación complicados
Aplicación
El FDM-615PTM está especialmente diseñado para drones de ala fija y UAV de gran velocidad para comunicaciones de largo alcance.Comunicaciones de emergencia y marítimas.
Especificación
| En el caso de los | ||
| Tecnología | Conexión inalámbrica basada en las normas tecnológicas TD-LTE | |
| Encriptación | Las medidas de seguridad se aplican a los sistemas de seguridad de los Estados miembros, incluidos los sistemas de seguridad de los Estados miembros. | |
| Tasa de datos | 30 Mbps ((enlace ascendente y descendente) | |
| Rango de acción | 100 km-150 km (de aire a tierra) | |
| Capacidad | 32 nudos | |
| Rango NLOS | Entre 5 y 10 km de tierra a tierra | |
| Potencia de RF | 10 vatios | |
| La latencia | En el caso de los vehículos de la categoría M2 y M3, la velocidad máxima máxima de los vehículos de la categoría M2 será de: | |
| Modulación | El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el nivel de emisión de gases de efecto invernadero. | |
| Protección contra atascos | Salto de frecuencia automático | |
| Ancho de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Sensibilidad | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Banda de frecuencia | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| La energía | ||
| Entrada de energía | 24 V de corriente continua ± 10% | |
| Consumo de energía | 30 vatios | |
| Comunitario | ||
| Nivel eléctrico | 2Dominio de tensión de.85V y compatible con el nivel de 3V/3.3V | |
| Datos de control | Modo TTL | |
| Tasa de Baud | 115200 bps | |
| Modo de transmisión | Modo de transmisión | |
| Nivel de prioridad | Cuando la transmisión de la señal es interrumpida, los datos de control se transmitirán con prioridad. | |
| Nota:l Los datos de transmisión y recepción se transmiten en la red. Después de una red exitosa, cada nodo FDM-615PTM puede recibir datos en serie.lrecepción y control, usted necesita definir el formato usted mismo | ||
| Interfaces | ||
| RF | 2 x SMA | |
| Conexión Ethernet | 1xJ30 | |
| Comunitario | 1xJ30 | |
| El poder | 1xJ30 | |
| Descomposición | 1xJ30 | |
|
|
