| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FIM-2410: las condiciones de los productos |
| Cuota De Producción: | 2units |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | L/C, D/P, T/T |

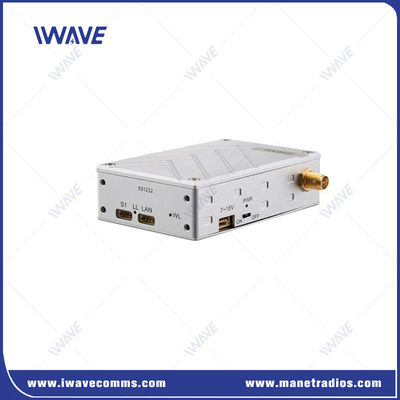

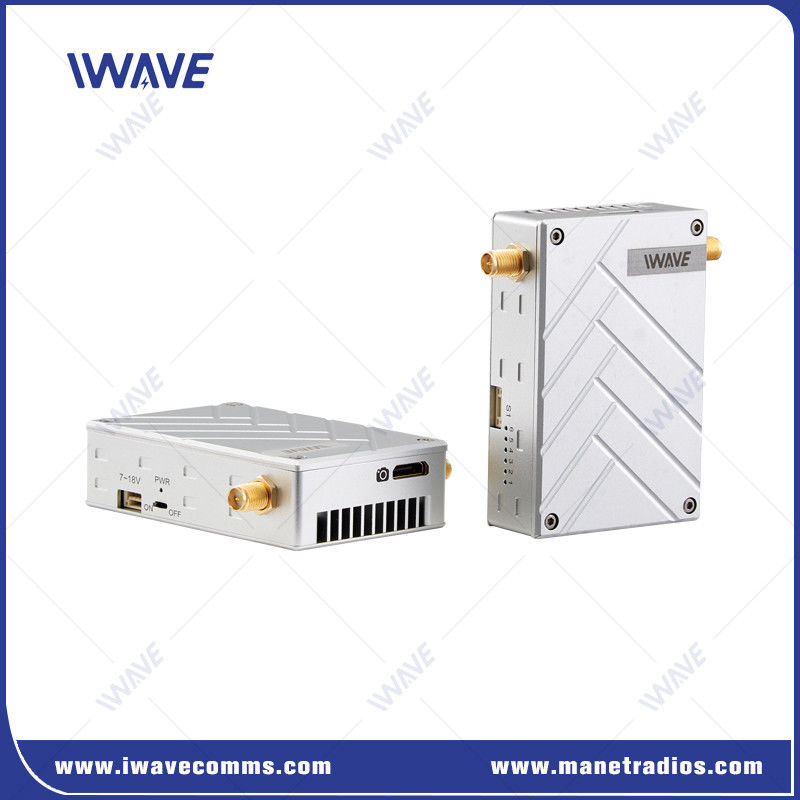

Transmisor de vídeo de drones de 10 km para cámara HDMI y telemetría
Introducción
El FIM-2410 es un transmisor de vídeo de 10 km para vídeo HD en tiempo real y datos de telemetría con banda de 2,4 GHz.
Debido a que muchas señales inalámbricas han transmitido a través de las bandas de 2,4 GHz, con el fin de evitar la interferencia,FIM-2410 utiliza tecnología TDD-COFDM y alta sensibilidad para garantizar una conexión inalámbrica estable en entornos urbanos y desordenados.
"Propulsión" superior a 100 W o más, pero no superior a 300 W o más, pero no superior a 300 W o más, pero no superior a 300 W o más, pero no superior a 300 W o más, pero no superior a 300 W o más, pero no superior a 300 W o más, y
Cuenta con un avanzado mecanismo de cifrado AES128 para evitar el acceso no autorizado a su alimentación de video inalámbrico, y también es compatible con una amplia gama de controladores de vuelo,software y cargas útiles de la misión.
Características clave ● Un algoritmo especial permite 12 km con una mejor calidad de imagen 1080P ● Se conecta a monitores inteligentes a través de HDMI para monitoreo de vídeo en vivo ● Corto retraso de extremo a extremo 15-30 ms ● Soporta bandas no autorizadas de 2.3Ghz, 2.4Ghz y 2.5Ghz ● Receptor de vídeo y telemetría HD ● Soporta Pixhawk2/cubo/V2.4.8/4 y Apm 2.8 ● Software de apoyo en tierra: planificador de misiones y QGround ● Comunicación con drones + Procesamiento y análisis de vídeo ● Enlace de datos bidireccional integrado para UAV y drones autónomos ● Interfaz Ethernet con soporte TCPIP/UDP ● Tecnología CNC con carcasas de doble aleación de aluminio, buena resistencia al impacto y disipación de calor ● Temperatura de trabajo: -40°C+85°C ● Dimensión general: 72*47x19 mm ● Peso: 93 gramos |
|
Multiplexado por división de frecuencia ortogonal codificada (COFDM)
Eliminar eficazmente las interferencias de múltiples rutas, resolver el problema de eficiencia y mejorar la fiabilidad de la transmisión.
Baja latencia de extremo a extremo
● La latencia de tx a rx es inferior a 33 ms.
● CABAC codificación de entropía y alta velocidad de compresión para garantizar una alta calidad de vídeo a baja velocidad de bits
● Cada cuadro está codificado al mismo tamaño para garantizar que no haya latencia adicional en el canal inalámbrico causada por un cuadro I grande.
● Decodificación ultra rápida para el motor de visualización.
Comunicación a larga distancia
Modulación avanzada, alogrito FEC, PA de alto rendimiento y módulo RF de receptor ultra sensible para mantener un enlace inalámbrico estable y de largo alcance entre la unidad aérea y la estación de control terrestre.
Temperatura de trabajo de -40°C a +85°C
Todos los chips y componentes electrónicos están especialmente diseñados con grado industrial tolerando -40°C~85°C

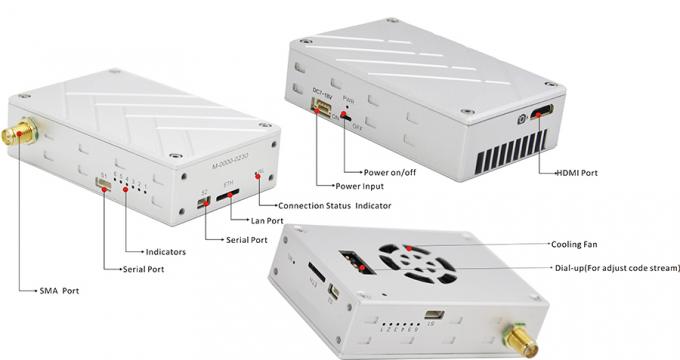

Varios puertos
El transmisor de video UAV FIM-2410 ofrece varios puertos HDMI, LAN y dos puertos serie bidireccionales.Estos puertos permiten la transmisión de datos de video y telemetría HD hasta 10 km entre la estación terrestre y la unidad aérea.El puerto serial está diseñado para ser utilizado con el piloto automático Cubo, Pixhawk 2/V2.4.8/4, Apm 2.8.
Aplicación
Los drones con enlace de transmisión de video inalámbrico en tiempo real tienen una variedad de aplicaciones en fotografía, vigilancia, agricultura,rescate de desastres y transporte de alimentos en zonas remotas o difíciles de las ciudades.
Especificación del transmisor de vídeo de drones
| Frecuencia | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz para su opción |
| Detección de errores | LDPC FEC/Video H.264/265 Corrección de súper errores |
| Potencia transmitida por RF | 1 Watt (aire a tierra entre 10 y 16 km) |
| Consumo de energía | TX: 10 vatios |
| RX: 6 vatios | |
| Ancho de banda de frecuencia | 4/8MHz |
| La latencia | ≤ 15-25 ms |
| Tasa de transmisión | Entre 3 y 5 Mbps |
| Seamos sensibles | -100 dBm@4Mhz, -95 dBm@8Mhz |
| Espacio de color de vídeo | Por defecto 4:2:0 |

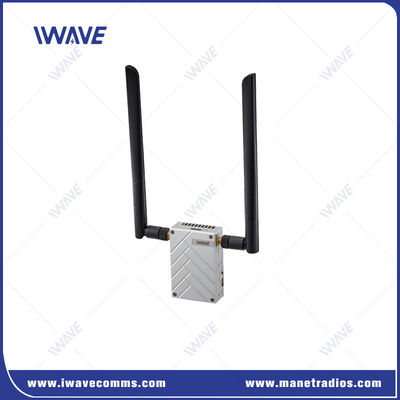

| Antenas | 1T1R |
| Interfaz de entrada/salida de vídeo | HDMI mini TX/RX, o transformar el FFC en HDMI-A RX/TX |
| Formato de vídeo comprimido | H.264 + H.265 |
| Rate de bits | Hasta 115200bps (ajuste por software) |
| Encriptación | AES 128 |
| Distancia de transmisión | Aire a tierra entre 10 y 12 km |
| Tiempo de arranque | < 30 años |
| Función bidireccional | Soporte simultáneo de datos de vídeo y dúplex |
| Datos obtenidos | Apoyo para TTL |
| Fuente de alimentación | DC 7 a 18 V |
| Interfaz | 1080P/60 HDMI Mini RX x1 |
| Ethernet de 100 Mbps a USB / RJ45 en Windows * 1 | |
| S1 TTL puerto serie bidireccional x1 | |
| Entrada de energía x1 | |
| Luz de indicación | Estado de entrada/salida HDMI |
| Transmisión y recepción | |
| Estado de trabajo de la tabla de vídeo | |
| El poder | |
| El HDMI | El cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de conexión de cable de cable de conexión de cable de cable de conexión de cable de cable de conexión de cable de cable de conexión de cable de cable de conexión de cable de cable de cable de conexión de cable de cable de cable de cable de conexión de cable de cable de cable de cable de cable de conexión de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable de cable |
| Rango de temperatura | Temperatura de funcionamiento: -40 °C ~ + 85 °C |
| Temperatura de almacenamiento: -55 °C ~ + 100 °C | |
| Diseño de apariencia | Tecnología CNC/ carcasa de doble aleación de aluminio con diseño impermeable |
| Dimensión | 72*47*19 mm |
| Peso | Las pruebas de seguridad deberán ser efectuadas en el lugar de ensayo. |
Paquete
|
|
