| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FD-61MN |
| Cuota De Producción: | 2units |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | L/C, D/P, T/T |
4K Video y datos de telemetría OEM módulos de malla MINI
Introducción

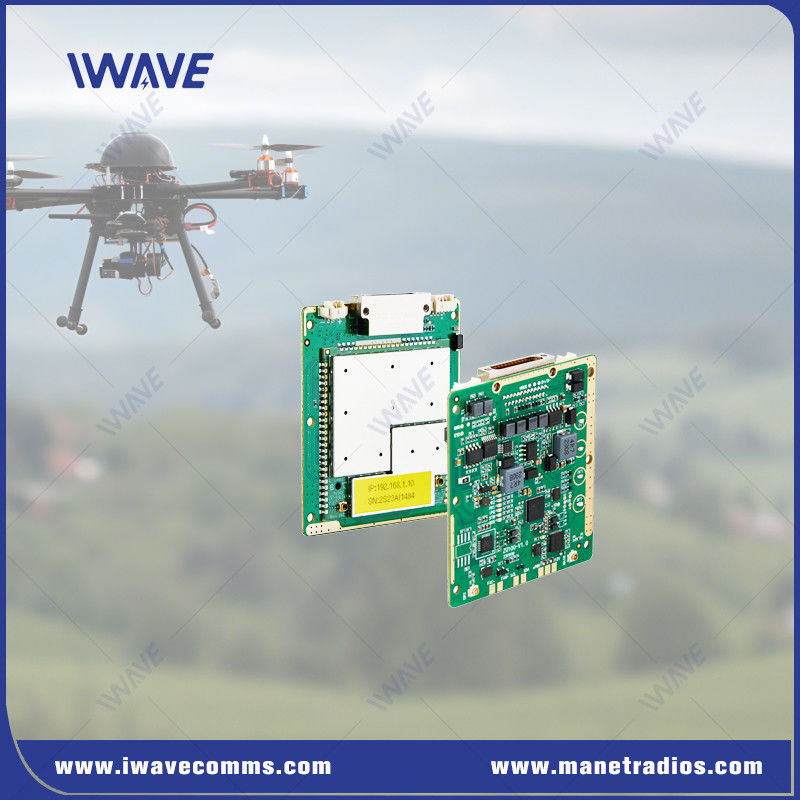

IWAVE ha lanzado la radio definida por software FD-61MN diseñada para ofrecer redes de malla cibernéticas seguras para comunicaciones no tripuladas de tamaño mini, de 10 km de alcance medio, incluidas las de alta velocidad,video y datos de alta definición.
El enlace de datos FD-61MN puede formar redes ad-hoc. Cada participante puede unirse automáticamente, volver a unirse o salir de la red.Se puede hacer una reasignación de franjas horarias para proporcionar datos de transmisión de video 4k de alto ancho de banda y telemetría de mavlink para un participante específico.
Características clave
El FD-61MN es un módulo inteligente MANET SDR avanzado que permite la creación de redes de malla inalámbricas robustas, auto-formadas y auto-reparables.proporciona seguridad, conectividad altamente fiable para una serie de aplicaciones exigentes, incluida la transmisión de vídeo en tiempo real para vigilancia móvil, comunicaciones NLOS (no de línea de visión),y mando y control de drones y robótica.
●Interfaz plug-in de alta calidad para aviación
Los conectores J30JZ tienen las ventajas de un pequeño espacio de instalación, un peso ligero, una conexión confiable, un buen blindaje electromagnético, una buena resistencia al impacto,etc. para garantizar una comunicación estable y fiable.
Configurar diferentes pines y enchufes para satisfacer diversas necesidades de conexión y comunicación
●Seguridad
1. cifrado ZUC/SNOW3G/AES128
2. Apoya el usuario final define contraseña
●Amplio consumo de energía
Entrada de voltaje de gran alcance: DV5-32V

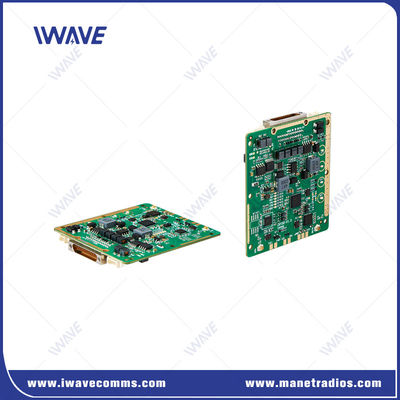

● ¿Qué es?Diseño en miniatura para una fácil integración
1Dimensiones: 60*55*5,7 mm
2Peso: 26 g
3. IPX RF Pot: Adopta IPX para reemplazar el conector SMA tradicional para ahorrar espacio
4Los conectores J30JZ ahorran mucho tiempo para la integración con requisitos de espacio pequeño
Aplicación
Mini UAS
Enjambre de UAV
UAS de aviones no tripulados
Vehículos de gran alcance
Extensión inalámbrica Ethernet
Telemetría inalámbrica
NLOS Transmisión de vídeo inalámbrico
Sistemas de control inalámbrico
Especificación
| En el caso de los | ||
| Tecnología | MESH basado en el estándar de tecnología inalámbrica TD-LTE | |
| Encriptación | Las medidas de seguridad se aplican a los sistemas de seguridad de los Estados miembros, incluidos los sistemas de seguridad de los Estados miembros. | |
| Tasa de datos | 30 Mbps ((enlace ascendente y descendente) | |
| Distribución media adaptativa de la tasa del sistema | ||
| Apoyar a los usuarios a establecer el límite de velocidad | ||
| Rango de acción | 10 km (aire a tierra) 1km-3km ((NLOS Tierra a tierra) | |
| Capacidad | 16 nudos | |
| Ancho de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| El poder | 25dBm±2 (2w o 10w a petición) | |
| Modulación | El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el nivel de emisión de gases de efecto invernadero. | |
| Antidisturbios | Salto de frecuencia automático entre bandas | |
| Consumo de energía | Promedio: 4 a 4,5 Watt Max: 8 vatios | |
| Entrada de energía | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | |
| Sensibilidad del receptor | Sensibilidad (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96 dBm ((5 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97 dBm (~2 Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84 dBm (~2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84 dBm (~10 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | - 87 dBm ((5 Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84 dBm (~2 Mbps) | ||||
| Control de la transmisión de datos | |||||
| Interfaz de comandos | Configuración del comando AT | Apoyar el puerto VCOM/UART y otros puertos para la configuración de comandos AT | |||
| Configuración | Soporte de configuración a través de la interfaz de usuario WEBUI, API y software | ||||
| Modo de trabajo | Modo de servidor TCP Modo de cliente TCP Modo UDP Transmisión múltiple UDP MQTT Modbus | ● ¿Qué es?Cuando se establece como un servidor TCP, el servidor de puerto serie espera la conexión al ordenador. ● ¿Qué es?Cuando se establece como un cliente TCP, el servidor de puerto serie inicia activamente una conexión con el servidor de red especificado por el IP de destino. ● ¿Qué es?Servidor TCP, cliente TCP, UDP, multicast UDP, coexistencia servidor/cliente TCP, MQTT | |||
| Tasa de Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modo de transmisión | Modo de transmisión | ||||
| El Protocolo | El número de datos de acceso a Internet se incluye en el número de datos de acceso a Internet. | ||||
|
|
