| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FDM-66MN |
| Cuota De Producción: | 2units |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | L/C, D/P, T/T |
Nlos 3km tierra a tierra robótica seguridad de datos inalámbricos y enlaces de video
Introducción
FDM-66MN nlos 1-3km sistema no tripulado para datos de telemetría robótica y transmisión de video HD. Un nodo de la unidad de control de tierra maestro puede controlar 32 unidades de robótica esclava al mismo tiempo.Obtener información de puerto serie a través de IP permite a una estación de control controlar múltiples robots móvilesEs particularmente adecuado para su uso en drones en enjambre, UGV, vehículos no tripulados y otras aplicaciones de robótica de corto a mediano alcance.
El tamaño de 60*55*5,7 mm lo convierte en el módulo de radio de banda ancha OEM más pequeño y candidato ideal para la integración del sistema en pequeños sistemas no tripulados para funcionar en entornos difíciles,como la inspección en interiores de edificios o túneles.
Características clave
Espectro de distribución
El espectro de difusión de salto de frecuencia (FHSS), la modulación adaptativa y la potencia de transmisión de RF adaptativa son la mejor combinación para la inmunidad al ruido y las interferencias.
Gestión de software y interfaz web
FDM-66MN se puede configurar utilizando una interfaz de software completa basada en la instalación.configuración de red, seguridad, topología de monitoreo, SNR, RSSI, distancia, etc.

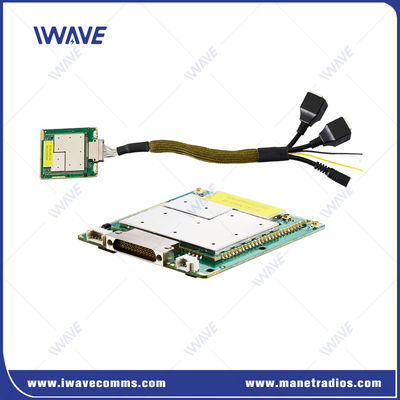

El módulo de radio OME más pequeño
FDM-66MN es el transceptor de video digital ultra-miniatura con una dimensión de 60 * 55 * 5.7mm y un peso de 26 gramos.El tamaño mini lo hace ideal para aplicaciones sensibles al peso y al espacio, como pequeños drones o plataformas UGV.
Potencia de transmisión ajustable
Potencia de salida seleccionable por software de -40 dBm a 25 dBm

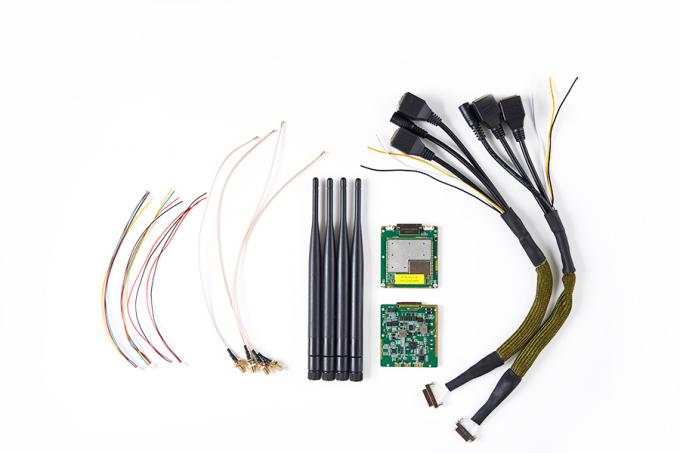

Un rico conjunto de opciones de interfaz
Válvula de entrada de potencia de amplio alcance
Entrada de potencia amplia DC5-32V para evitar la quema cuando la entrada de voltaje incorrecto
Definición de la interfaz
| J30JZ Definición: | ||||||
| El pin | Nombre | El pin | Nombre | Nombre | El pin |  |
| 1 | TX0+ | 10 | D+ | 19 | Se trata de un sistema de gestión de datos. | |
| 2 | TX0- | 11 | ¿ Qué es? | 20 | Se trata de un sistema de control de datos. | |
| 3 | El GND | 12 | El GND | 21 | Se trata de un sistema de control de las emisiones. | |
| 4 | TX4- | 13 | Número de identificación del vehículo | 22 | Botas | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | El GND | |
| 7 | RX4+ | 16 | Se trata de un sistema de control de velocidad. | 25 | Número de identificación del vehículo | |
| 8 | El GND | 17 | Se trata de un sistema de seguridad. | |||
| 9 | VBUS | 18 | Se trata de un sistema de gestión de datos. | |||

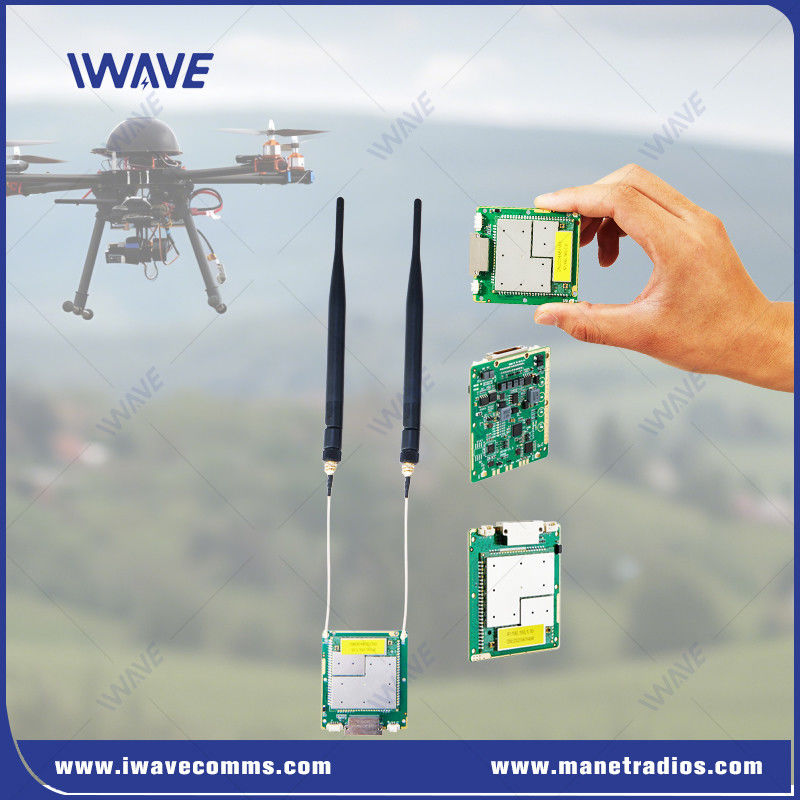

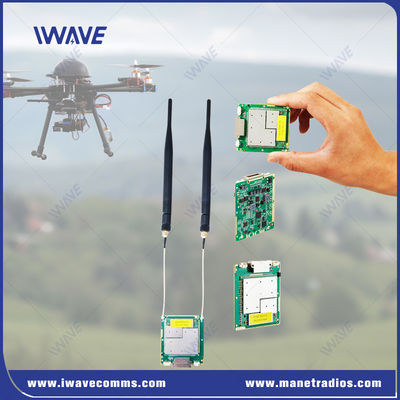

Aplicación
El FDM-66MN es un módulo de enlace de radio compacto, ligero y definido por software diseñado para una comunicación confiable en aplicaciones no tripuladas, incluidas misiones BVLoS, UGV, robótica, UAS y USV.Ofreciendo alta velocidad, capacidades de largo alcance, el FDM-66MN permite la transmisión simultánea de alta calidad de múltiples feeds de video Full HD, señales de control y datos de telemetría.con una capacidad de transmisión superior a 300 W, puede alcanzar distancias de comunicación de hasta 50 km. Incluso en entornos difíciles y sin línea de visión, como zonas urbanas concurridas, garantiza una comunicación fiable a distancias de hasta 20 km.
Especificación
| En el caso de los | ||
| Tecnología | Base inalámbrica en el estándar de tecnología inalámbrica TD-LTE | |
| Encriptación | Las medidas de seguridad se aplican a los vehículos de las categorías A, B y C. | |
| Tasa de datos | 30 Mbps ((enlace ascendente y descendente) | |
| Distribución media adaptativa de la velocidad de datos del sistema | ||
| Apoyar a los usuarios a establecer el límite de velocidad | ||
| Rango de acción | 10km-15km (de aire a tierra) 500m-3km ((NLOS Tierra a tierra) |
|
| Capacidad | 16 nudos | |
| Ancho de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| El poder | 25dBm±2 (2w o 10w a petición) Todos los nodos ajustan automáticamente la potencia de transmisión |
|
| Modulación | El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el nivel de emisión de gases de efecto invernadero. | |
| Antidisturbios | Salto de frecuencia automático entre bandas | |
| Consumo de energía | Promedio: 4 a 4,5 Watt Max: 8 vatios |
|
| Entrada de energía | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | |
| Sensibilidad del receptor | Sensibilidad (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96 dBm ((5 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97 dBm (~2 Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84 dBm (~2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84 dBm (~10 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | - 87 dBm ((5 Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84 dBm (~2 Mbps) | ||||
| Banda de frecuencia | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Las demás: | |||||||
| Modo de comunicación | Unicast, multicast, transmisión | ||||||
| Modo de transmisión | Completo Duplex | ||||||
| Modo de red | Enrutamiento dinámico | Actualizar automáticamente las rutas en función de las condiciones de enlace en tiempo real | |||||
| Control de la red | Control por parte del Estado | Estado de la conexión /rsrp/snr/distancia/ capacidad de transferencia de enlace ascendente y descendente | |||||
| Gestión del sistema | WATCHDOG: se pueden identificar todas las excepciones a nivel del sistema, restablecimiento automático | ||||||
| Retransmisión | L1 | Determinar si se retransmite basándose en los diferentes datos que se transportan (AM/UM); las retransmisiones HARQ | |||||
| L2 | Las retransmisiones de HARQ | ||||||
| Interfaces | ||
| RF | 2 x IPX | |
| Conexión Ethernet | 3xEthernet | |
| Puerto de serie | 2x RS232 | |
| Entrada de energía | 2*Introducción de potencia (alternativa) | |
| Control de la transmisión de datos | |||||
| Interfaz de comandos | Configuración del comando AT | Apoyar el puerto VCOM/UART y otros puertos para la configuración de comandos AT | |||
| Gestión de la configuración | Soporte de configuración a través de la interfaz de usuario WEBUI, API y software | ||||
| Modo de trabajo | Modo de servidor TCP Modo de cliente TCP Modo UDP Transmisión múltiple UDP MQTT Modbus |
● Cuando se configura como un servidor TCP, el servidor de puerto serie espera la conexión al ordenador. ●Cuando se establece como cliente TCP, el servidor de puerto serie inicia activamente una conexión con el servidor de red especificado por el IP de destino. ●Servidor TCP, cliente TCP, UDP, multicast UDP, coexistencia servidor/cliente TCP, MQTT |
|||
| Tasa de Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modo de transmisión | Modo de transmisión | ||||
| El Protocolo | El número de datos de acceso a Internet se incluye en el número de datos de acceso a Internet. | ||||
| Mecánica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 26 gramos | |
| Dimensión | 60*55*5,7 mm | |
| Estabilidad | MTBF≥10000 horas | |
|
|
