800 MHz / 1400 MHz UGV / UAV NLOS Ethernet Sistema de transmisión COFDM

800 MHz / 1400 MHz UGV / UAV NLOS Ethernet Sistema de transmisión COFDM

Nombre De La Marca:	IWAVE
Número De Modelo:	FD-6100
Cuota De Producción:	2
Precio:	Negociable
Tiempo De Entrega:	3 a 5 días hábiles
Condiciones De Pago:	L/C, D/P, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE/MIC

Nombre:

800 MHz / 1400 MHz UGV / UAV NLOS Ethernet Sistema de transmisión COFDM

Red de malla IP

Protección contra atascos:

Rango de acción:

10 km de aire a tierra LOS y 1-3 km NLOS tierra a tierra

Potencia de salida:

25dBm

La latencia:

15 a 25 ms

Modulación:

El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el

Ancho de banda:

1.4MHz/3MHz/5MHz/10MHz/20MHz

Detalles de empaquetado:

Caja de cartón estándar

Capacidad de la fuente:

1000 piezas al mes

Resaltar:

Modulo IP de 800 MHz

Sistema no tripulado de 800 MHz

módulo de ip ugv

Descripción del producto

Sistema de transmisión UGV/UAV NLOS Ethernet COFDM de 800Mhz/1400Mhz

Introducción

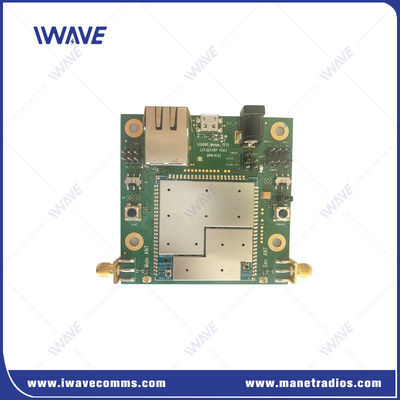

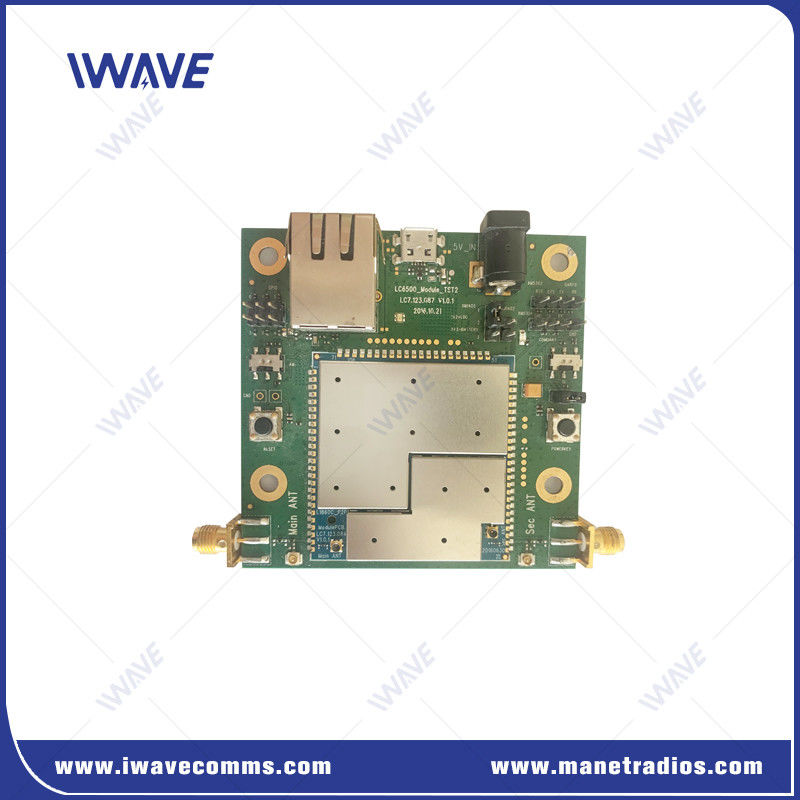

FD-6100 es un producto de transmisión inalámbrica diseñado por IWAVE basado en un chipset SOC maduro, que es una radio IP MESH que ofrece transmisión de video HD y capacidad MIMO para altas capacidades de datos.

Adopta la modulación automática de frecuencia para evitar la interferencia, el bajo consumo de energía y el pequeño tamaño para cumplir con los requisitos de transmisión inalámbrica durante el móvil.El FD-6100 proporciona una conectividad resistente para drones y plataformas robóticas que se encuentran con interferencias de RF significativas del medio ambiente o situacionales.

El FD-6100 es el sistema de redes móviles ad hoc (MANET) más avanzado, escalable y eficiente del mundo, ahora en un factor de forma optimizado para SWaP: el módulo incrustado. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.

Características clave

Arquitectura de malla de autoformación y autoreparación
Capacidad de datos: 30 Mbps de datos IP
Comunicación IP de baja latencia
Apoyo a la interfaz de usuario WEB para la gestión de la red y configuración de parámetros
Modo de interconexión para sistemas de capacidad mejorada y de gran escala
Apoyar el cifrado de la capa de configuración de usuario 2 y el cifrado ZUC/SNOW3G/AES
Transmisión de datos de control TTL full duplex y la transmisión de datos de control es de mayor prioridad que la señal de red para asegurar que su vehículo está siempre bajo control

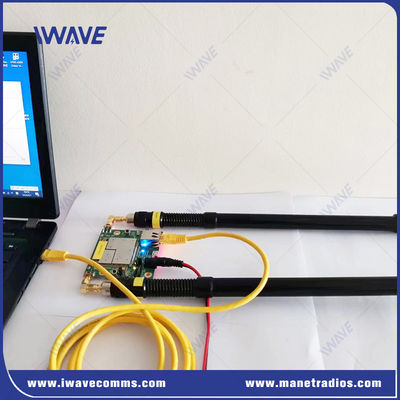

800 MHz / 1400 MHz UGV / UAV NLOS Ethernet Sistema de transmisión COFDM 0

Aplicación

Ideal para uso en aplicaciones móviles de cobertura de área amplia y multi-hop, como la robótica
Comunicaciones tácticas
Transmisión de vídeo inalámbrica de vehículos terrestres no tripulados
Control de un enjambre de UGV/UAV/Drone u otra plataforma no tripulada.

Especificación del sistema de transmisión COFDM

En el caso de los
La tecnología	MESH basado en el estándar de tecnología inalámbrica TD-LTE
Encriptación	Las medidas de seguridad se aplican a los sistemas de seguridad de los Estados miembros, incluidos los sistemas de seguridad de los Estados miembros.
Tasa de datos	30 Mbps ((enlace ascendente y descendente)
Rango de las emisiones	10km ((aire a tierra) 500m-3km ((NLOS tierra a tierra)
Capacidad	16 nudos
La energía	25 dBm (2w o 10w a petición)
La duración de la actividad	Transmisión de un salto ≤ 30 ms
Modulación	El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el nivel de emisión de gases de efecto invernadero.
- ¿Qué es eso?	Salto de frecuencia automático entre bandas
Ancho de banda	1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
Consumo de energía	5W
Entrada de energía	El valor de las emisiones de CO2

Sensibilidad
2.4 GHz	20 MHz	-99 dBm
	10 MHz	-103 dBm
	5 MHz	-104 dBm
	3 MHz	-106 dBm
1.4 GHz	20 MHz	-100 dBm
	10 MHz	-103 dBm
	5 MHz	-104 dBm
	3 MHz	-106 dBm
800 MHz	20 MHz	-100 dBm
	10 MHz	-103 dBm
	5 MHz	-104 dBm
	3 MHz	-106 dBm

Banda de frecuencia
2.4 GHz	2401.5-2481,5 MHz
1.4 GHz	1427.9-1447.9MHz
800 MHz	806-826 MHz

Comunitario
Nivel eléctrico	2Dominio de tensión de.85V y compatible con el nivel de 3V/3.3V
Datos de control	Modo TTL
Tasa de Baud	115200 bps
Modo de transmisión	Modo de transmisión
Nivel de prioridad	Prioridad superior al puerto de red Cuando la transmisión de la señal Se transmitirán los datos de control con prioridad.
Nota:1Los datos que se transmiten y reciben se transmiten en la red. Después de una red exitosa, cada nodo FD-6100 puede recibir datos en serie. 2Si desea distinguir entre envío, recepción y control, debe definir el formato usted mismo.

Mecánica
Temperatura	-40°C~+80°C
Peso	50 gramos
Dimensión	7.810,82cm
Estabilidad	MTBF≥10000 horas

Interfaces
RF	2 x SMA
ETHERNET	1xEthernet
Comunitario	1x COMUART
La energía	Input de corriente continua
Indicador	LED tricolor

Interfaz
