| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FDM-680X |
| Cuota De Producción: | 2 |
| Precio: | negotiable |
| Tiempo De Entrega: | 5 a 10 días |
| Condiciones De Pago: | T/T, L/C, D/P |
Antidisturbios 300 km / h Velocidad FHSS Frecuencia de salto de UAV enlace de datos
Introducción

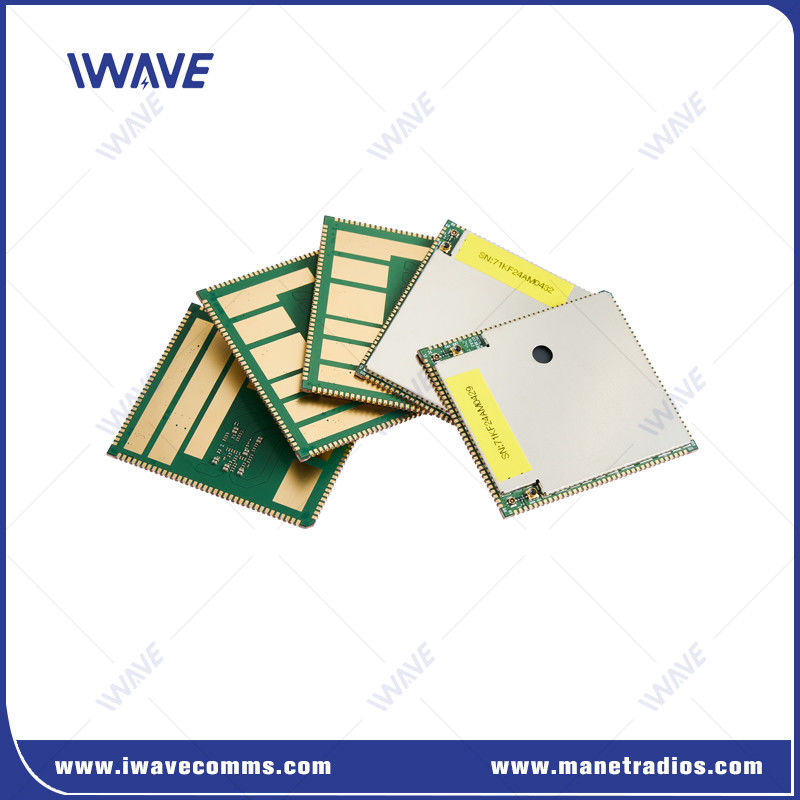

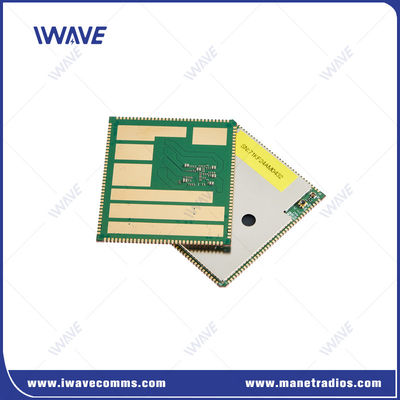

FDM-680X es un IP MESH SDR ((Radio Definido por Software)Enlace de datos de UAVtrabaja en la banda de 1,4 GHz y banda de 600 MHzCuenta con capacidad de red de 63 hop y 64 nodos, potencia de salida de 200 MW (2x2 MIMO), velocidad de datos de hasta 100 Mbps y cifrado AES,Es muy adecuado para la captura de vídeo in situ y puede utilizarse ampliamente en aplicaciones de UAV/UGV/USV y comunicaciones de emergencia en los campos de protección contra incendios., rescate, vigilancia y policía.
Los usuarios pueden desarrollarlo e integrarlo en su propio sistema con el apoyo completo del equipo de IWAVE.
IWAVE es una compañía de tecnología global, transformando la forma en que nos comunicamos a través de soluciones que conectan a los usuarios de todas las maneras posibles.Nuestras soluciones de comunicaciones innovadoras permiten la capacidad de operar, compartir y comunicar datos inalámbricos de gran ancho de banda, transmisión de voz y vídeo entre vehículos aéreos no tripulados (UAV) y entre ellos,vehículos terrestres no tripulados (UGV) y otros sistemas de vehículos no tripulados.
Las ventajas deEnlace de datos de UAV
Video de transmisión múltiple
En una configuración de punto a multipunto, FDM-680Xr proporciona la capacidad de transmitir vídeo de alta calidad a múltiples nodos receptores
Baja latencia
FDM-680X está diseñado para aplicaciones robóticas confiables y de largo alcance con información inmediata en tiempo real de nodos móviles con 5-15 ms de latencia.
Redes resistentes
Diseñado para proporcionar redes resistentes, el FDM-680X viene con 566-678Mhz y 1420-1530Mhz de frecuencia de opción.su frecuencia de trabajo saltará automáticamente dentro de estas bandas en entornos de interferencia complejos.
Alto rendimiento
El sistema proporciona velocidades de datos de 100 Mbps tanto para el enlace ascendente como para el enlace descendente simultáneamente, lo que permite una transferencia de datos eficiente en aplicaciones exigentes.
Potencia auto-adaptable
El FDM-680X ajusta dinámicamente su potencia de transmisión y recepción en función de las condiciones del canal, optimizando el consumo de energía y reduciendo la interferencia de la red para un rendimiento más confiable.
Aplicación deEnlace de datos de UAV
|
|
 |
Especificación deEnlace de datos de UAV
|
Funciones |
Descripción |
Detalles |
|
Tamaño del PCB |
46.58±0.15 mm 52.00±0.15 mm 2.90±0.10 mm |
|
|
RF |
Frecuencia |
1.4 GHz: 1420-1530 MHz |
|
600Mhz: 566-678MHz |
||
|
Nivel de potencia de RF |
Las señales de radio son de una frecuencia de 1 Hz y una frecuencia de 1 Hz. |
|
|
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero son las siguientes: |
||
|
Sensibilidad |
1 Mbps |
1.4Ghz ((14700 punto de frecuencia) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 punto de frecuencia) 20Mhz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 punto de frecuencia) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 punto de frecuencia) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interfaz |
UART |
3 |
|
El HSIC |
USB 2.0 de alta velocidad |
|
|
El USB |
USB 2.0 de alta velocidad |
|
|
I2C |
2 |
|
|
El GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenas |
2 |
|
|
El poder |
VASY |
3.7V~4.35V (se sugiere 4V) |
|
D1V8A |
1.8V de salida de energía |
|
|
D2V85A |
2.85V de salida de energía |
|
|
VCC_D3V3 |
3.3V de salida de energía |
|
|
5V_FEM |
Alimentación del chip RF PA |
|
|
Nodo maestro-esclavo |
Configuración del nodo central |
Cualquier nodo de la red puede configurarse como nodo maestro. |
|
Tasa de datos |
Todos los nodos comparten la velocidad de datos de capacidad del sistema de enlace ascendente y descendente |
|
|
Capacidad |
Soporta el número de nodos de red N≥2 y hasta 64 nodos de servicio o 63 nodos de estado IDLE. |
|
|
Modo de comunicación |
Cualquier nodo de la red puede configurarse como nodo maestro. |
|
|
Todos los nodos comparten la velocidad de datos de capacidad del sistema de enlace ascendente y descendente |
||
|
Acceso |
Apoya múltiples nodos esclavos para acceder a la red ¿Qué es eso? |
|
|
Tasa de datos |
Todos los nodos esclavos y nodos maestros comparten el trabajo ancho de banda en una sola dirección: aguas arriba y aguas abajo simultáneas (20Mhz, no inferior a 100Mbps) |
|
|
Estado de la conexión |
Todos los nodos de la red permanecen conectados en todo momento. |
|
|
Control de energía |
Adaptación ajusta la potencia de transmisión. |
|
|
Empezar |
Tanto el nodo maestro como los nodos esclavos admiten preselecciones |
|
|
Potencia fija |
Configuración de energía fija (sólo se modifica el nodo maestro) |
|
|
Frecuencia fija |
Configuración de la frecuencia de bloqueo |
|
Preguntas frecuentes:
Pregunta: ¿Puede este enlace de datos SDR UAV soportar el modelo P2P o P2MP?
Respuesta: Sí.
Pregunta: ¿Cuántos nodos admite en una red?
Respuesta: Esta red estrella tiene un máximo de 64 nodos, y la red Mesh tiene un máximo de 32 nodos
|
|
