| Nombre De La Marca: | IWAVE |
| Número De Modelo: | El FD-780X |
| Cuota De Producción: | 2 |
| Precio: | negotiable |
| Tiempo De Entrega: | 5 a 10 días |
| Condiciones De Pago: | T/T, L/C, D/P |

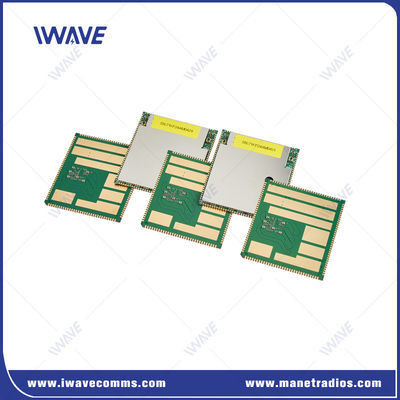

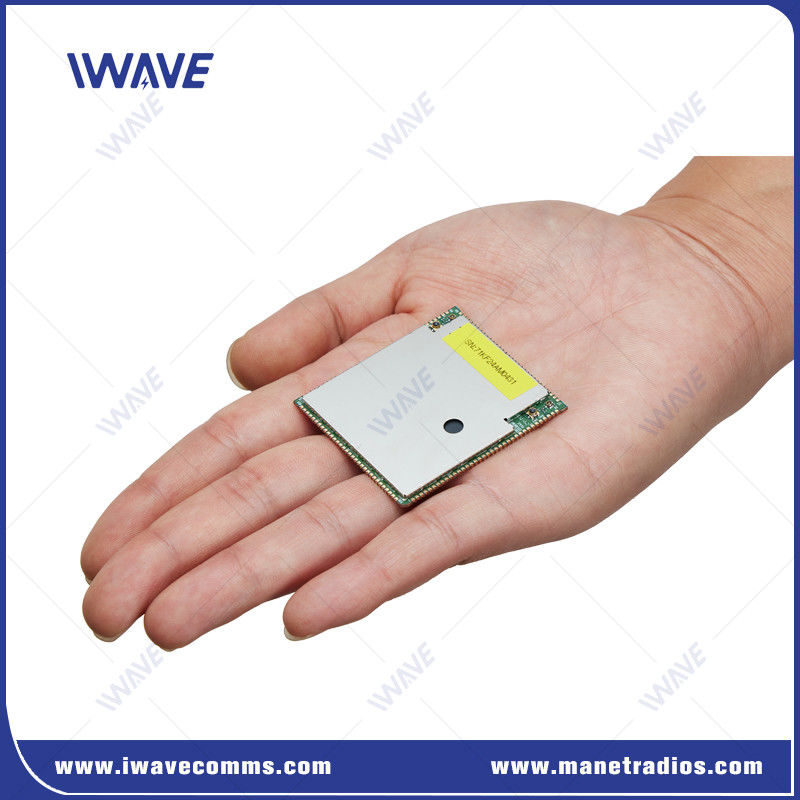

1Módulo de enlace de datos de larga distancia FHSS FPGA Mesh de.4GHz para enjambre de UAV
Introducción
El FD-780X es un enlace de datos SDR Mesh de largo alcance que utiliza una solución FPGA.seleccionando automáticamente la frecuencia óptima en presencia de interferencias electromagnéticasEsto permite la autoorganización de la red de banda ancha y la transmisión en escenarios complejos.por ejemplo, en drones en movimiento o vehículos autónomosSe utiliza principalmente para la interconexión multimedia entre drones y estaciones base, además de servir como nodo de retransmisión Mesh.Los usuarios pueden desarrollarlo con su propio sistema y IWAVE ofrecerá el dibujo de huella, un documento de referencia y esquema de huella para su desarrollo.
Las ventajas deEnlace de datos de largo alcance
|
|
|
Aplicación
 |
|
|
Especificación deTransmisor de vídeo inalámbrico
|
Artículos de función |
Descripción |
Detalles |
|
Los PCB |
placa de interfaz de un solo lado |
Rango de tolerancia: 46.58 ± 0,15 mm 52.00±0.15 mm 2.90±0.10 mm |
|
RF |
Banda de RF 1 |
1420-1530 MHz |
|
Banda de RF 2 |
566-678MHz |
|
|
Nivel de potencia |
1.4G 23 dBm±2 |
|
|
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
||
|
Sensibilidad (1 Mbps) |
1.4G (canal 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interfaz |
UART |
3 |
|
El HSIC |
USB 2.0 de alta velocidad |
|
|
El USB |
USB 2.0 de alta velocidad |
|
|
I2C |
2个 y 个 |
|
|
El GPIO |
23个 y 个 |
|
|
JTAG |
0个 y 个 |
|
|
RF |
2T2R |
|
|
El poder |
VASY |
3.7V ~ 4.35V,sugerir 4,0 V (entrada) |
|
D1V8A |
1.8V de salida |
|
|
A2V85A |
2.85V de salida |
|
|
VCC_D3V3 |
3.3V de salida |
|
|
5V_FEM |
Fuente de alimentación del chip RF PA (Intro) |
|
|
Red |
Modo de red |
Red ad hoc sin centro |
|
Capacidad |
Máximo 32 nudos |
|
|
El lúpulo |
Apoya la topología de enrutamiento de múltiples saltos, hasta 31 saltos |
|
|
Comunicación |
Soporta modos de transmisión unicast, multicast y de transmisión. |
|
|
Tasa de datos |
Todos los nodos se comunican y comparten el ancho de banda de trabajo, y la velocidad máxima es de 100Mbps |
|
|
Sincronización de tiempo |
Independiente del reloj externo, autosíncrono |
|
|
Control de energía |
Todos los nodos ajustan adaptativamente la potencia de transmisión |
|
|
Fusión de subred |
Soporte para dividir una red en varias redes |
|
|
Velocidad de movimiento |
Apoyo máximo 300 km/h |
|
|
Retransmisión |
Harq Retransmisión |
|
|
Las demás: |
Apoya el salto de frecuencia dinámico dentro y a través de las bandas de frecuencia |
Servicio OEM/ODM:
Si desea mostrar su propio logotipo de marca en los bienes como cable, bolsa de paquete, etiqueta o cualquier lugar. No es ningún problema. Nuestro servicio OEM y ODM siempre está listo para hacerlo.
Embalaje:
De acuerdo con Stardard Export Packing.
Caja de cartón, caja de madera, paleta de madera.
Envío:
- Expreso internacional como UPS, TNT, DHL, etc.
- Aeropuertos internacionales: CA, AA, EA, etc.
- Por mar.
|
|
