| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FD-7800 |
| Cuota De Producción: | 2 |
| Precio: | negotiable |
| Tiempo De Entrega: | 5 a 10 días |
| Condiciones De Pago: | T/T |

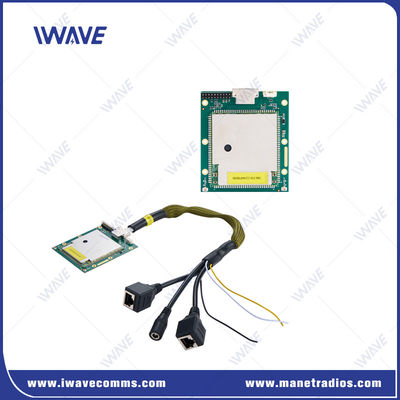

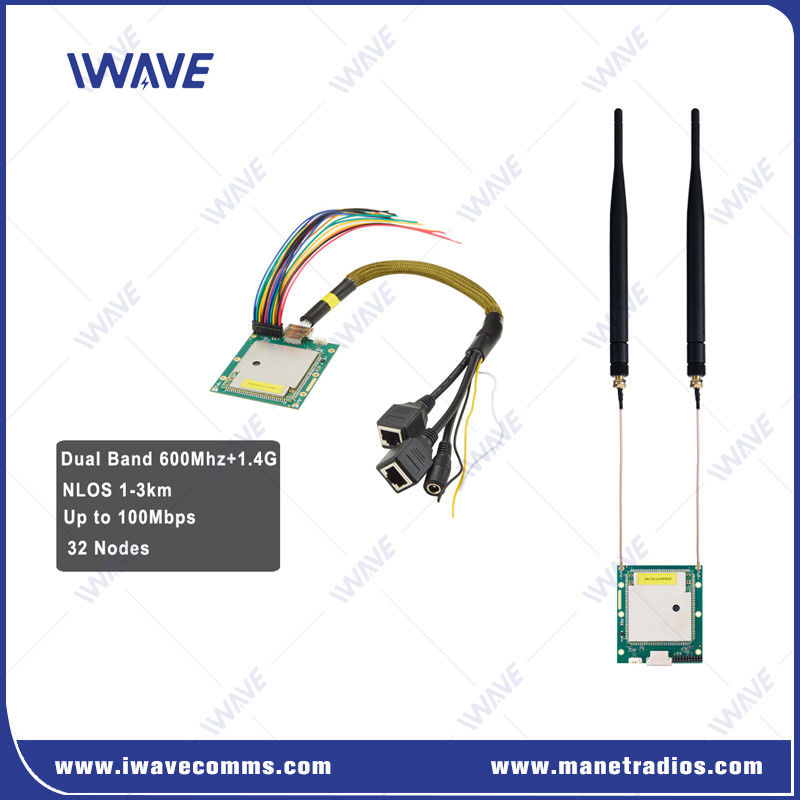

Módulo MIMO MESH para datos de vídeo y telemetría de UAV de 10 km
Descripción
Cuando sus vehículos terrestres no tripulados realizan tareas en entornos como ciudades, túneles, bosques densos y montañas,FD-7800 pequeño tamaño IP MESH módulo OEM crear una red de malla automática y dinámica para hacer que sus datos se muevan más rápido y más tiempo mediante el uso de su tecnología 2x2 MIMO.
FD-7800 es una radio de malla IP ultraligera y ultracompacta definida por software para vigilancia y transmisión de video NLOS de largo alcance de UGV y UAV.2*2 MIMO IP MESH módulo OEM crear una red de malla de auto-reparación de 32 nodos.
El FD-7800 es una radio definida por software ideal para una variedad de aplicaciones tripuladas, no tripuladas, comerciales y tácticas.
Características
Adopta la tecnología automática de salto de frecuencia para reducir en gran medida el consumo de energía del sistema y el tamaño del módulo.
El diseño en miniatura, ligero y robusto permite que el FD-7800 sea un candidato ideal para aplicaciones sensibles al tamaño.Las capacidades de largo alcance del FD-7800 permiten comunicaciones de vídeo y telemetría inalámbricas de alta calidad.
Soporta 600 ((566-678Mhz) y 1.4Ghz ((1420-1530Mhz) ajustable por software.
Soporta hasta 32 nodos de red dinámica, y la distancia máxima de un solo salto es de 5 km.
Soporta hasta 31 saltos en cascada. En una situación ideal (SNR de nodo adyacente ≥ 15), la velocidad de transmisión terminal puede alcanzar los 6 Mbps.
Consumo de energía más bajo, soporta el modo de reposo. Consumo de energía promedio en espera (estado conectado, sin transmisión de datos) < 2W, consumo de energía de trabajo típico < 10w (transmisión de datos de gran ancho de banda).
Aplicación
Extensión inalámbrica Ethernet
Comunicación y gestión de la flota de UGV.
Comunicación en equipo móvil
Comunicación inalámbrica de enjambre de UAV
Telemetría inalámbrica
Video inalámbrico
Sistemas de control
Especificación
| No tiene cables | |
| Tecnología | Conexión inalámbrica basada en el estándar tecnológico TD-LTE |
| Encriptación | Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A, B, C, D, E, F, G, H, H, H, H, H o H. |
| Tasa de datos | Máximo 120 Mbps ((enlace ascendente y descendente) |
| Rango de comunicación | Aire a tierra 10 km NLOS Tierra a tierra 1 a 3 km |
| Nodo | 32 nudos |
| El MIMO | 2x2 MIMO |
| Potencia de RF | El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 será el valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1. |
| La latencia | Entre extremo y extremo ≤ 5 ms-15 ms |
| Modulación | La velocidad máxima de la señal será de 30 km/h. |
| Antidisturbios | FHSS ((Espectro de difusión de salto de frecuencia) |
| Ancho de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo de energía | 5 vatios |
| Entrada de energía | El valor de las emisiones de CO2 |
| Dimensión | 72*60*10 mm |
| Peso | 33 gramos |
| Datos de serie | Se aplicará el código de código RS232/TTL |
| Comunicación | Comunicación en doble plano |
| Relación de subida y bajada | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Reconstrucción automática | Restablecimiento automático después de una falla de enlace/reimplementación de la red después de una falla de enlace |
| Frecuencia de doble banda | 1.4G: 1420 MHz a 1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| Interfaz | |
| RF | 2 x SMA |
| Puerto de LAN | Puerto Ethernet 2x |
| Como el corazón | 1xCOMUART Nivel de TTL 3.3V, 1 bit de inicio, 8 bits de datos, 1 bit de parada, sin verificación de paridad Baud Rate: 115200bps ((Default) (57600, 38400, 19200, 9600 puede configurarse) |
| Entrada de energía | 1xDC INPUT: DC5-32V |
| Sensibilidad | |
| 1.4 GHz | 20Mhz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20Mhz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Medio ambiente | |
| Temperatura de trabajo | -40°C~+80°C |
El video
|
|
