| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FIM-2450, en el caso de los vehículos de motor |
| Cuota De Producción: | 2units |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | L/C, D/P, T/T |

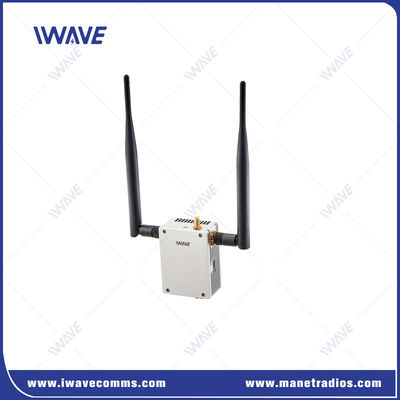

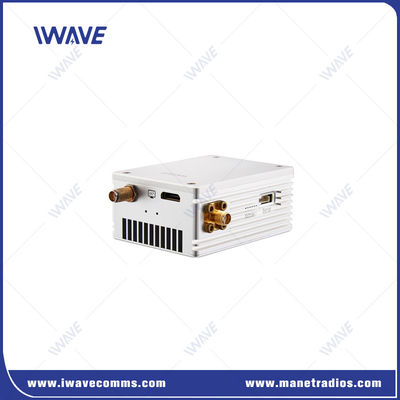

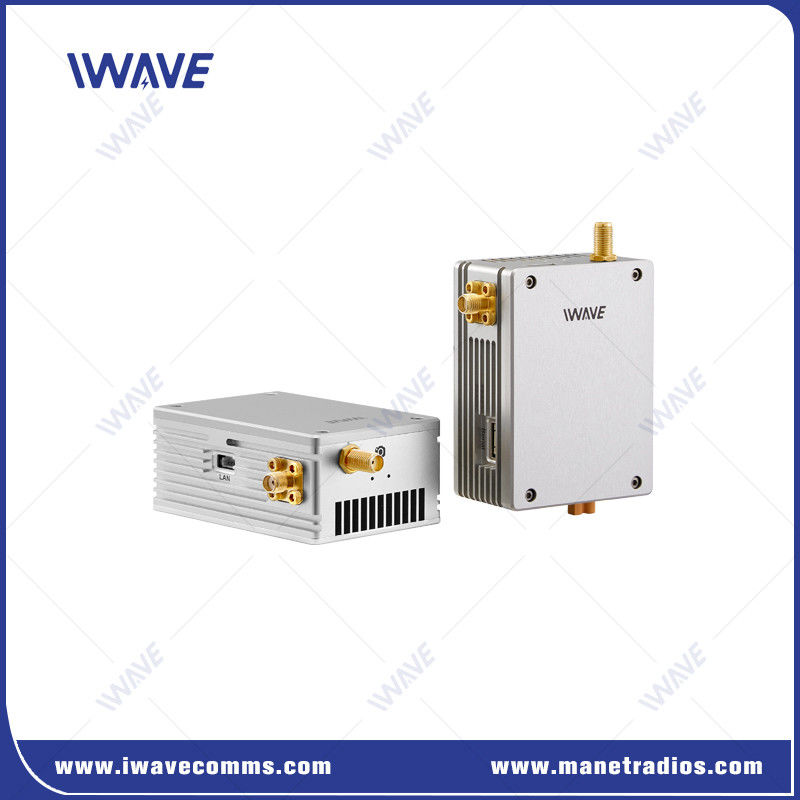

50 km de largo alcance 1.4Ghz HDMI y SDI COFDM Video Transceiver Link para el Drone
Introducción
El transceptor de video COFDM de drones de largo alcance FIM-2450 adopta la tecnología TDD-COFDM para alcanzar la transmisión aire-tierra de largo alcance de 50 km.Cuenta con un video HD inalámbrico de 1080P completo y datos MAVLINK para sus drones de ala fija / VTOL / multi-rotor / UAV.
El FIM-2450 ofrece transmisión de vídeo inalámbrico RF de 1.4G/800MHZ con una latencia de vídeo de 40ms durante 50 km. Las entradas y salidas HD-SDI, HDMI y Ethernet son estándar tanto para el transmisor como para el receptor,que permiten a su dron utilizar diferentes tipos de cámaras.
Tanto la unidad de aire como la unidad de tierra pesan solo 5.6 oz (160 gramos) y son ideales para cámaras de movimiento rápido.
Características clave
●Poder de transmisión de RF: 2W ●Comunicación robusta a larga distancia: 50 km ●Compacto y ligero: óptimo para UAV y otras plataformas no tripuladas ●Temperatura de trabajo: -40°C - +85°C ●Apoya el cifrado AES ●Vídeo IN: SDI+HDMI+Ethernet ● Compatible con una amplia gama de controladores de vuelo, software de misión y cargas útiles. ●Tasa de transmisión: 3-5Mbps ● Sensibilidad: -100 dBm/4Mhz, -95 dBm/8Mhz ●Datos dúplex: soporte para SBUS/PPM/TTL/RS232/MAVLINK ●Rango inalámbrico: 30km ●Ancho de banda de frecuencia: 4 MHz/8 MHz ajustable |  |
Entrada y salida de vídeo
Soporte de entrada y salida HD-SDI, HDMI e IP tanto para la unidad aérea como para la unidad terrestre, lo que le permite utilizar diferentes tipos de cámaras.
Plug y Fly
El transmisor de video de drones FIM-2450 está diseñado para configurar y empezar a trabajar sin procedimientos de configuración complicados.
Comunicación de larga distancia de 50 km
Un nuevo algoritmo permite la comunicación a larga distancia de 50 km aire a tierra.
Resolución Full HD
En comparación con los sistemas analógicos que transmiten resolución SD, el FIM-2450 digital ofrece una transmisión de video 1080p60 hd.
La latencia corta
Con menos de 40 ms de latencia, el enlace de video del FIM-2450 permite ver y controlar lo que está sucediendo en vivo y también ayuda a volar el dron, apuntar la cámara o operar el gimbal.
Encriptación Premium
El cifrado AES-128 bloquea el acceso no autorizado a su transmisión de video inalámbrico.
Opción de frecuencia múltiple
El transmisor de drones universal FIM-2450 admite la opción de frecuencia múltiple de 800MHZ / 1.4Ghz para que pueda satisfacer diferentes entornos de RF.
Aplicación
Los organismos encargados de hacer cumplir la ley han desplegado el sistema de video descendente de drones FIM-2450 para añadir una capa adicional de seguridad y protección para llevar a cabo misiones en el terreno.El enlace de vídeo del dron te hace ver claramente lo que está sucediendo en vivo, que desempeña un papel esencial en caso de emergencia, como la inspección de tuberías de petróleo, la inspección de alto voltaje, el monitoreo de incendios forestales, etc.Es una herramienta fundamental para mejorar la conciencia situacional de las personas en el terreno..
Especificación
| 800 MHz | 806 a 826 MHz | |
| Frecuencia | 1.4 GHz | 1430 a 1444 MHz |
| Ancho de banda | 4/8MHz | |
| Potencia de RF | 2W | |
| Rango de transmisión | 50 kilómetros | |
| Tasa de transmisión | 1.5/3/6Mbps (flujo de código de vídeo y datos en serie) El mejor flujo de vídeo: 2.5Mbps | |
| Tasa de Baud | 115200 ((Regulable por software) | |
| Sensibilidad a Rx | -102dBm@4Mhz/-97@8Mhz | |
| Algoritmo de tolerancia de fallas inalámbricas | Corrección de error de banda base inalámbrica FEC / corrección de error de súper códec de video | |
| Latencia de vídeo | La latencia para la codificación + transmisión + decodificación 720P60 < 40 ms Las imágenes se transmitirán en un tiempo mínimo de 60 ms. | |
| Tiempo de reconstrucción del enlace | El valor de las pérdidas | |
| Modulación | Enlace ascendente QPSK/enlace descendente QPSK | |
| Formato de compresión de vídeo | - ¿ Qué?264 | |
| Espacio de color de vídeo | 4:2:0 (opción 4:2El número de | |
| Encriptación | AES128 y AES128 | |
| Tiempo de inicio | 25 años | |
| El poder | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | |
| Interfaz | Las interfaces en Tx y Rx son las mismas 1. Entrada/salida de vídeo: Mini HDMI*1, SMAX1 ((SDI, Ethernet) 2. Entrada de energía*1 3Interfaz de la antena: 4. SMA*2 5. serie*2: (± 13V ((RS232)) 6. LAN: 100 Mbps x 1 | |
| Indicadores | 1El poder. 2Indicador de trabajo Tx y Rx 3. Indicador de trabajo Ethernet | |
| Consumo de energía | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. | |
| Temperatura | Trabajo: -40 ~ + 85 °C Almacenamiento: -55 ~ + 100 °C | |
| Dimensión | Las condiciones de ensayo de los vehículos de las categorías A y B se determinarán en función de las condiciones de ensayo de las categorías A y B. | |
| Peso | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. | |
| Diseño de caja de metal | Tecnología CNC | |
| Conchas de doble aleación de aluminio | ||
| Artesanías de anodizado conductor | ||
Lista de paquetes
|
|
