| Nombre De La Marca: | IWAVE |
| Número De Modelo: | El FPM-8416S |
| Cuota De Producción: | 2units |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | El importe de la ayuda se calculará en función de los siguientes datos: |

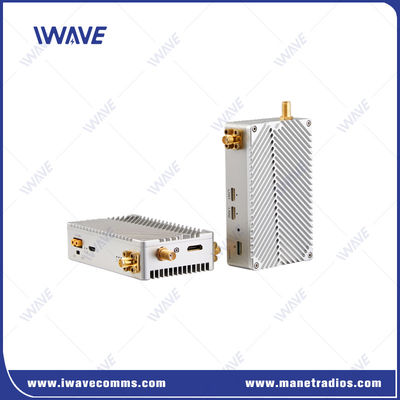

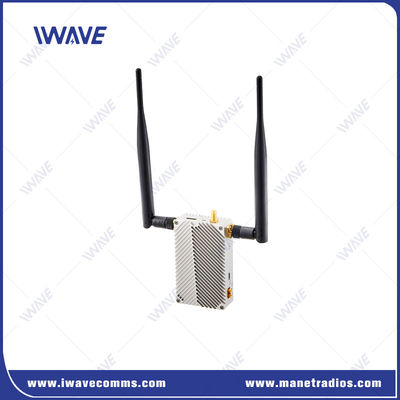

Sistema de transmisión de imágenes digitales de 16 km SDI HDMI Full HD con telemetría Mavlink
Descripción
El sistema de transmisión de imágenes digitales FPM-8416S es una base de enlace de video UAV Full HD de 14-16 km con tecnología COFDM.Transmite 1080P 30fps video stream a 80ms baja latencia y 720P 60fps video stream a 50ms latenciaLa tecnología IWAVE FHSS hace que sus bandas de frecuencia tengan la menor interferencia.
Además de la transmisión de video, el enlace de video del dron FPM-8416S también permite transmitir los datos de control de vuelo hasta 16 km junto con la transmisión de video.Funciona bien con Pixhawk Planificador de Misión y QGround.
La unidad de aire de FPM-8416S es de sólo 130 gramos (4.6 oz). El tamaño mini y mejor rendimiento de disipación de calor está especialmente diseñado para UAV, drones u otros sistemas no tripulados.
Características clave
● Entrada y salida HDMI y SDI ● Puerto Ethernet de 1*100 Mbps para la transmisión de datos TCPIP/UDP ● Control remoto |  |
FPM-8416S Uav Video Link tiene dos puertos serie bidireccionales para conectarse con Pixhawk.Así que puedes usar FPM-8416S para obtener simultáneamente video del dron y controlar el dron a través del planificador de misión y QGround en tierra.
● Operación en banda de 800 MHz y 1.4G
Dos opciones de frecuencia 800MHz y 1.4GHz para evitar la congestión de la señal de 2.4Ghz.
● Multiplexado ortogonal codificado por división de frecuencia (COFDM)
Eliminar eficazmente la interferencia de múltiples vías durante la transmisión a larga distancia y permitir que el enlace de transmisión de video del dron FPM-8416S tenga una fuerte estabilidad para el largo alcance.
● FHSS para la lucha contra las interferencias
En cuanto a la función de salto de frecuencia, el equipo IWAVE tiene su propio algoritmo y mecanismo.
Durante el funcionamiento FPM-8416S UAV transmisor de vídeo digital calculará y evaluará internamente el enlace de corriente basado en factores tales como la intensidad de la señal recibida RSRP, la relación señal-ruido SNR,y tasa de error de bits SERSi se cumple con su condición de juicio, realizará un salto de frecuencia y seleccionará un punto de frecuencia óptimo de la lista.
● Transmisión encriptada
El enlace de video FPM-8416S UAV emplea AES128 para el cifrado de video para evitar que alguien intercepte su transmisión de video sin autorización.
Varios puertos
FPM-8416S conexión de vídeo de dron digital está equipado con puerto HDMI, puerto SDI,dos puertos LAN y un puerto serie bidireccional por el que los usuarios pueden obtener una transmisión de video full hd y controlar el vuelo con Pixhawk al mismo tiempo.
Aplicación
Los transmisores de video de drones inalámbricos son el piloto de drones "ojo" para aplicaciones críticas como inteligencia, vigilancia y reconocimiento que necesitan transmitir video HD en vivo para hacer una respuesta rápida.Además de eso, el transmisor de video COFDM para UAV también desempeña un papel importante en la industria de procesos y la minería, la entrega de drones, las inspecciones de infraestructura y los primeros en responder para permitir una decisión más rápida y eficiente.
Especificación
| 800 MHz | 806 a 826 MHz | |
| 1.4 GHz | 1428 a 1448 MHz | |
| Ancho de banda | 8MHz | |
| Potencia de RF | 0.6 vatios | |
| Rango de transmisión | 800 MHz: 16km1400 MHz: 14km | |
| Antenas | 800 MHz | TX: Omni Antenna / 25cm longitud / 2dbi RX: Omni Antenna/60cm longitud/6dbi |
| 1.4 GHz | TX: Omni Antenna / 35cm longitud / 3.5dbi RX: Omni Antenna/60cm longitud/5dbi | |
| Tasa de transmisión | 3Mbps (HDMI o SDI Video Stream, Ethernet y intercambio de datos en serie) | |
| Tasa de Baud | 115200bps (regulable) | |
| Sensibilidad | -106@4Mhz | |
| Algoritmo de tolerancia de fallas inalámbricas | Corrección de error de banda base inalámbrica FEC / corrección de error de súper códec de video | |
| Latencia de extremo a extremo | La latencia para la codificación + transmisión + decodificación720P/60 <50 ms1080P/60 <80 ms | |
| Tiempo de reconstrucción del enlace | El valor de las pérdidas | |
| Modulación | Enlace ascendente QPSK/enlace descendente QPSK | |
| Compresión de vídeo | - ¿ Qué?264 | |
| Espacio de color de vídeo | 4:2:0 (opción 4:2El número de | |
| Encriptación | AES128 y AES128 | |
| Tiempo de inicio | 15 años | |
| El poder | El valor de las emisiones de CO2 de los motores de combustión renovable será igual o superior a la media de las emisiones de CO2. | |
| Interfaz | Las interfaces en Tx y Rx son las mismas ● Entrada/salida de vídeo: Mini HDMI×1 ● Entrada/salida de vídeo: SDI ((SMA) × 1 ●Interfaz de entrada de energía × 1 ●Interfaz de la antena: SMA×2 ●Serial×1: (Voltaje: +-13V ((RS232), 0~3.3V ((TTL) ●Ethernet: 100 Mbps x 3 | |
| Indicadores | ●El poder ● Conexión inalámbrica ● Indicador de puesta en marcha | |
| Consumo de energía | La velocidad máxima de deslizamiento de la corriente de aire Rx: 6W | |
| Temperatura | ● Trabajo: -40 ~ + 85 °C ● Almacenamiento: -55 ~ +100°C | |
| Dimensión | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. | |
| Peso | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. | |
| Diseño de caja de metal | Tecnología CNC/capa de doble aleación de aluminio | |
| Conchas de doble aleación de aluminio | ||
| Artesanías de anodizado conductor | ||
- ¿ Qué?
|
|
