| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FD-6100 |
| Cuota De Producción: | 2units |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | L/C, D/P, T/T |
Robótica NLOS 3km Sistema no tripulado de telemetría de datos y HD Video IP MESH Oem Modulo
Introducción

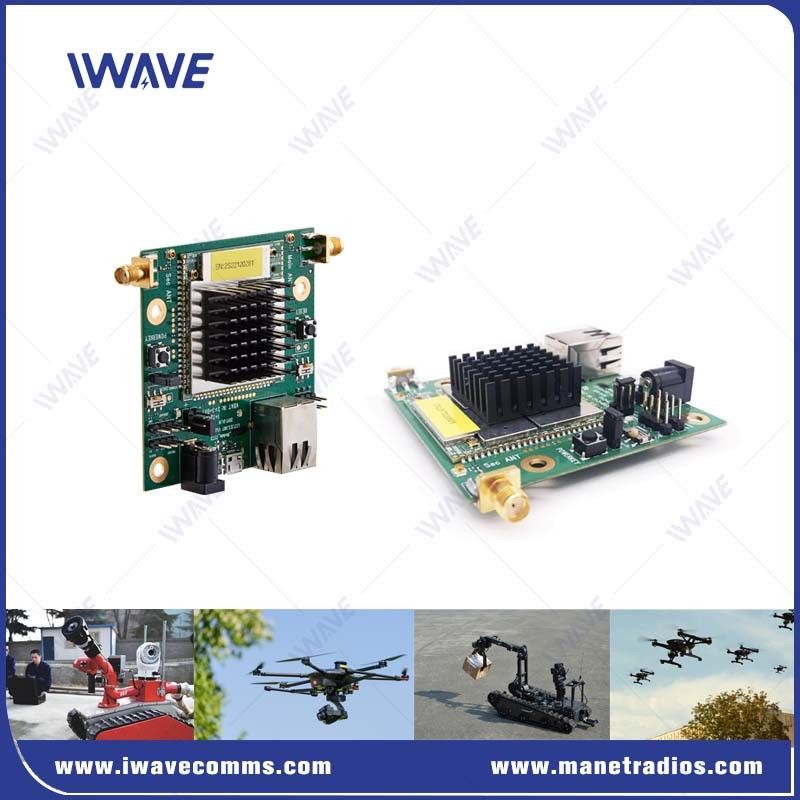

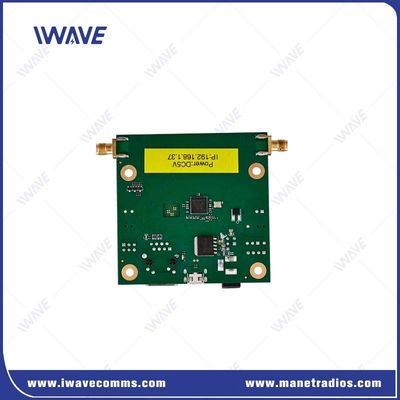

El FD-6100 es un enlace de datos digitales OEM compacto de tres bandas que opera en las bandas de frecuencia de 800MHz, 1.4GHz y 2.4GHz.Es perfectamente adecuado para aplicaciones de vigilancia y transmisión de video en UAV (vehículos aéreos no tripulados) y UGV (vehículos terrestres no tripulados)Las radios IP Mesh ofrecen una solución MANET (Mobile Ad-hoc Network) fiable y adaptable para los entornos más exigentes.El FD-6100 asegura una conexión sólida y segura en las tres bandas de frecuencia, empleando tecnología FHSS (Frequency Hopping Spread Spectrum) y aprovechando la alta sensibilidad del estándar de tecnología TD-LTE para ofrecer un rendimiento de RF robusto.Las capacidades de largo alcance permiten comunicaciones de vídeo y telemetría inalámbricas de alta calidad..
Características clave
|
● Diseño de malla de fluido autocurativo optimizado para aplicaciones móviles ● Tasa de datos: 30 Mbps (enlace ascendente y descendente combinados) ● Función de frecuencia de tres bandas (800MHz/1,4GHz/2,4GHz, seleccionable mediante software) ● formato OEM (placa desnuda) para la integración sin fisuras de la plataforma ● Línea de visión de largo alcance (LOS) para los UAV: 10 km (aire a tierra) ● Potencia de salida total ajustable hasta 25 dBm ● Soporta hasta 32 nodos en una red MESH de una sola frecuencia ● Rango ajustable de potencia de RF: -40dBm a +25dBm ● Soporta configuraciones de malla, punto a punto y punto a punto ● Transmisión simultánea de datos IP y en serie ● Rango de temperatura de funcionamiento: -40°C a +80°C ● Encriptación AES de 128 o 256 bits para seguridad |
|
Aplicación
FD-6100 permite redes de malla de auto-formación y auto-reparación. Las redes de malla mejoran la robustez, amplían el alcance y simplifican la comunicación colaborativa.Es ideal para aplicaciones UxV críticas de tamaño y peso, ofreciendo el SWaP de una solución de plataforma y integración de sistemas.
●Ideal para uso en aplicaciones móviles de amplia cobertura y multi-hop, como la robótica
●Comunicaciones tácticas
●Vehículos terrestres no tripulados transmisión de vídeo inalámbrica
Especificación
| En el caso de los | ||
| La tecnología | MESH basado en el estándar de tecnología inalámbrica TD-LTE | |
| Encriptación | Las medidas de seguridad se aplican a los sistemas de seguridad de los Estados miembros, incluidos los sistemas de seguridad de los Estados miembros. | |
| Tasa de datos | 30 Mbps ((enlace ascendente y descendente) | |
| Rango de las emisiones | 10km ((aire a tierra) 500m-3km ((NLOS tierra a tierra) | |
| Capacidad | 16 nudos | |
| La energía | 23dBm±2 (2w o 10w a petición) | |
| La duración de la actividad | Transmisión de un salto ≤ 30 ms | |
| Modulación | El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el nivel de emisión de gases de efecto invernadero. | |
| - ¿Qué es eso? | Salto de frecuencia automático entre bandas | |
| Ancho de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consumo de energía | 5W | |
| Entrada de energía | El valor de las emisiones de CO2 | |
| Sensibilidad | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Banda de frecuencia | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Comunitario | ||
| Nivel eléctrico | 2Dominio de tensión de.85V y compatible con el nivel de 3V/3.3V | |
| Datos de control | Modo TTL | |
| Tasa de Baud | 115200 bps | |
| Modo de transmisión | Modo de transmisión | |
| Nivel de prioridad | Prioridad superior al puerto de red Cuando la transmisión de la señal Se transmitirán los datos de control con prioridad. |
|
| Nota:1Los datos que se transmiten y reciben se transmiten en la red. Después de una red exitosa, cada nodo FD-6100 puede recibir datos en serie. 2Si se quiere distinguir entre enviar, recibir y controlar, hay que define el formato usted mismo |
||
| Mecánica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 50 gramos | |
| Dimensión | 7.8*10,8*2cm | |
| Estabilidad | MTBF≥10000 horas | |
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| Comunitario | 1x COMUART | |
| La energía | Input de corriente continua | |
| Indicador | LED tricolor | |
|
|
