| Nombre De La Marca: | IWAVE |
| Número De Modelo: | FDM-66MN |
| Cuota De Producción: | 2 PCS |
| Precio: | negotiable |
| Tiempo De Entrega: | Entre 5 y 8 días hábiles |
| Condiciones De Pago: | D/P, T/T, L/C |
Enlaces de datos UGV/drones inalámbricos seguros para las comunicaciones NLOS
Introducción

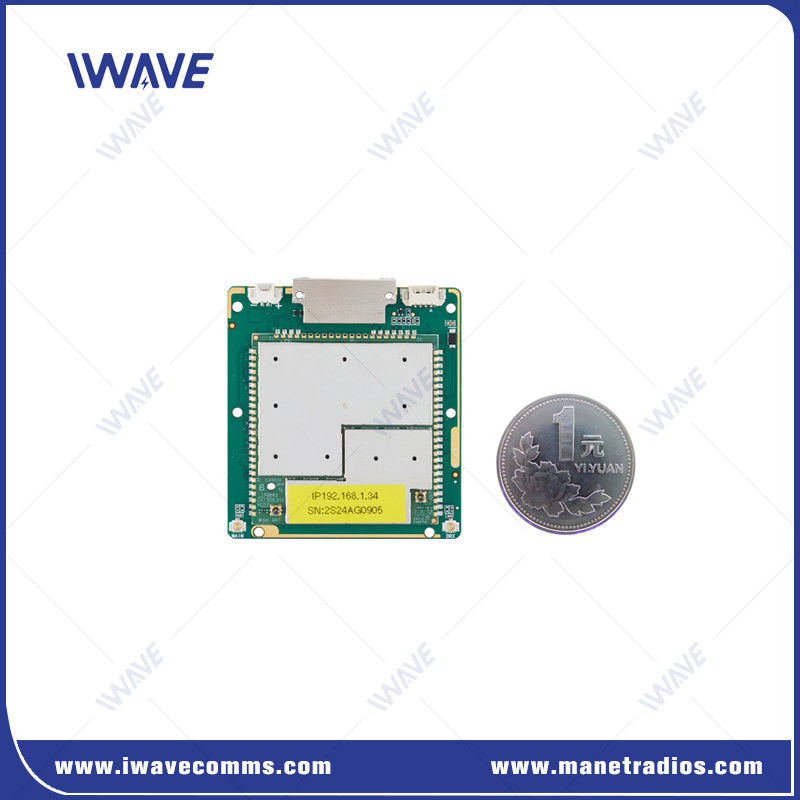

FDM-66MN es el enlace de datos digitales de banda ancha más avanzado diseñado para robótica móvil y sistemas no tripulados.Software de gestión de 4 GHz seleccionable.
FDM-66MN proporciona una comunicación inalámbrica de vídeo y telemetría de largo alcance y alto rendimiento entre una o más unidades móviles y una estación de control en entornos fuera de la red y desconectados.
Características clave
Alta tasa de datos
●Enlace ascendente y descendente de 30 Mbps
Distancia de comunicación larga
● Línea de visión (NLOS) y entornos móviles: 500 metros-3 km
● Línea de visión aire-tierra: 10-15 km
● Aumentar la distancia de comunicación añadiendo un amplificador de potencia
●Soporte de amplificadores de RF externos (provisión de manual)
Alta seguridad
●Utilizar formas de onda propias además del cifrado AES 128
Fácil integración
● Con interfaces y protocolos estándar
● Puerto Ethernet 3* para conectar dispositivos IP externos
● Módulo OEM para una fácil integración en varias plataformas y una solución de conectividad independiente.
Documento de la API proporcionado
●FDM-66MN proporciona API para compatibilidad con diferentes sistemas operativos y plataformas
Baja latencia
●Nodo esclavo - retraso de transmisión del nodo maestro <= 30 ms
Sensibilidad sin igual
● -103 dBm/10MHz
Definición de la interfaz
| J30JZ Definición: | ||||||
| El pin | Nombre | El pin | Nombre | Nombre | El pin |  |
| 1 | TX0+ | 10 | D+ | 19 | Se trata de un sistema de gestión de datos. | |
| 2 | TX0- | 11 | ¿ Qué es? | 20 | Se trata de un sistema de control de datos. | |
| 3 | El GND | 12 | El GND | 21 | Se trata de un sistema de control de las emisiones. | |
| 4 | TX4- | 13 | Número de identificación del vehículo | 22 | Botas | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | El GND | |
| 7 | RX4+ | 16 | Se trata de un sistema de control de velocidad. | 25 | Número de identificación del vehículo | |
| 8 | El GND | 17 | Se trata de un sistema de seguridad. | |||
| 9 | VBUS | 18 | Se trata de un sistema de gestión de datos. | |||
Aplicación
El módulo de enlace de radio en miniatura, ligero y definido por software es un socio de comunicación confiable para aplicaciones no tripuladas para misiones BVLoS, UGV, robótica, UAS y USV.,Las capacidades de largo alcance de FDM-66MN permiten la transmisión simultánea de alta calidad de múltiples datos de transmisión de vídeo Full HD y de control y telemetría.Puede proporcionar una comunicación de 50 km de largo alcanceIncluso trabajar en una ciudad concurrida en un entorno sin línea de visión, también puede garantizar una distancia de comunicación de más de 20 km.
Especificación
| En el caso de los | ||
| Tecnología | Base inalámbrica en el estándar de tecnología inalámbrica TD-LTE | |
| Encriptación | Las medidas de seguridad se aplican a los vehículos de las categorías A, B y C. | |
| Tasa de datos | 30 Mbps ((enlace ascendente y descendente) | |
| Distribución media adaptativa de la velocidad de datos del sistema | ||
| Apoyar a los usuarios a establecer el límite de velocidad | ||
| Rango de acción | 10km-15km (de aire a tierra) 500m-3km ((NLOS Tierra a tierra) |
|
| Capacidad | 16 nudos | |
| Ancho de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| El poder | 25dBm±2 (2w o 10w a petición) Todos los nodos ajustan automáticamente la potencia de transmisión |
|
| Modulación | El sistema de control de las emisiones de gases de efecto invernadero se utiliza para determinar el nivel de emisión de gases de efecto invernadero. | |
| Antidisturbios | Salto de frecuencia automático entre bandas | |
| Consumo de energía | Promedio: 4 a 4,5 Watt Max: 8 vatios |
|
| Entrada de energía | Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método siguiente: | |
| Sensibilidad del receptor | Sensibilidad (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96 dBm ((5 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82 dBm (~10 Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91 dBm ((5 Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97 dBm (~2 Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84 dBm (~2 Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97 dBm ((5 Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84 dBm (~10 Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94 dBm ((5 Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | - 87 dBm ((5 Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84 dBm (~2 Mbps) | ||||
| Banda de frecuencia | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Modo de comunicación | Unicast, multicast, transmisión | ||||||
| Modo de transmisión | Completo Duplex | ||||||
| Modo de red | Enrutamiento dinámico | Actualizar automáticamente las rutas en función de las condiciones de enlace en tiempo real | |||||
| Control de la red | Control por parte del Estado | Estado de la conexión /rsrp/snr/distancia/ capacidad de transferencia de enlace ascendente y descendente | |||||
| Gestión del sistema | WATCHDOG: se pueden identificar todas las excepciones a nivel del sistema, restablecimiento automático | ||||||
| Retransmisión | L1 | Determinar si se retransmite basándose en los diferentes datos que se transportan (AM/UM); las retransmisiones HARQ | |||||
| L2 | Las retransmisiones de HARQ | ||||||
| RF | 2 x IPX | |
| Conexión Ethernet | 3xEthernet | |
| Puerto de serie | 2x RS232 | |
| Entrada de energía | 2*Introducción de potencia (alternativa) | |
| Control de la transmisión de datos | |||||
| Interfaz de comandos | Configuración del comando AT | Apoyar el puerto VCOM/UART y otros puertos para la configuración de comandos AT | |||
| Gestión de la configuración | Soporte de configuración a través de la interfaz de usuario WEBUI, API y software | ||||
| Modo de trabajo | Modo de servidor TCP Modo de cliente TCP Modo UDP Transmisión múltiple UDP MQTT Modbus |
● Cuando se configura como un servidor TCP, el servidor de puerto serie espera la conexión al ordenador. ●Cuando se establece como cliente TCP, el servidor de puerto serie inicia activamente una conexión con el servidor de red especificado por el IP de destino. ●Servidor TCP, cliente TCP, UDP, multicast UDP, coexistencia servidor/cliente TCP, MQTT |
|||
| Tasa de Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modo de transmisión | Modo de transmisión | ||||
| El Protocolo | El número de datos de acceso a Internet se incluye en el número de datos de acceso a Internet. | ||||

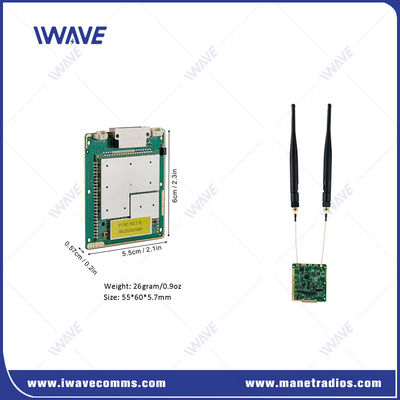

| Mecánica | ||
| Temperatura | -40°C~+80°C | |
| Peso | 26 gramos | |
| Dimensión | 60*55*5,7 mm | |
| Estabilidad | MTBF≥10000 horas | |
|
|
